OP-BT/BTS系列固件升级操作指南(USB升级模式)

固件升级有三种模式

  • 蓝牙升级模式： 本升级模式比较适用于少量设备需要升级的情况下，时间相对较长，优点是方便快捷，无需安装USB硬件驱动和红外对接工装。

  • USB升级模式： 本升级模式比较适用于大量设备需要升级的情况下，时间相对较短，优点是方便快捷，但电脑端首次使用需要安装USB硬件驱动。

  • 红外升级模式： 本升级模式比较适用于设备大量需要升级的情况下，时间相对较短，优点是方便快捷，无需安装USB硬件驱动，但是需提前准备好红外对接工装。

本升级操作指南以USB升级模式为例说明操作步骤，其他两种升级模式操作步骤类似，如需要您可以按以下链接进行了解。

下载固件升级工具软件

下载固件升级工具：OP-ISPTOOL.zip

蓝牙光电头如何进入升级模式

在关机状态下，按下电源按钮后，1秒内快速按下重置按钮/菜单按钮，成功后两个绿灯闪烁或两个红灯闪烁，表明进入了红外升级模式。

进入升级模式后，您可以通过重置按钮/菜单按钮来切换红外升级模式或蓝牙升级模式。无论在哪种模式下，您都可以使用USB模式升级固件。

Enable USB debugging on Android

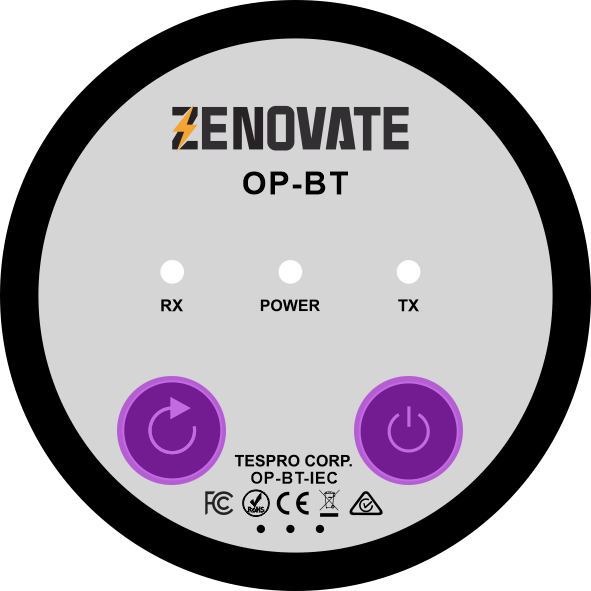

先按电源按钮，1秒内快速按下重置按钮

Enable USB debugging on Android

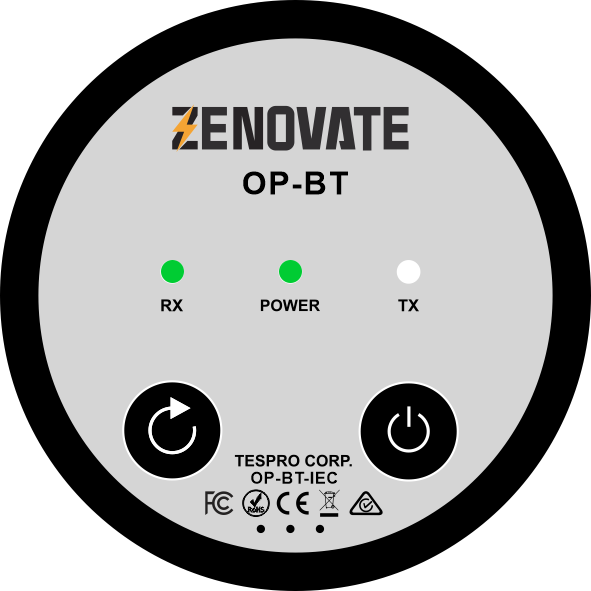

两个绿灯闪烁，表明进入了红外升级模式

Enable USB debugging on Android

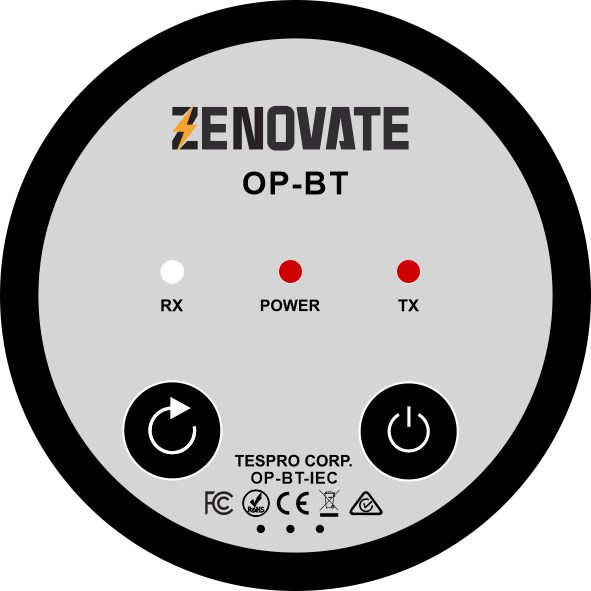

两个红灯闪烁，表明进入了蓝牙升级模式

Enable USB debugging on Android

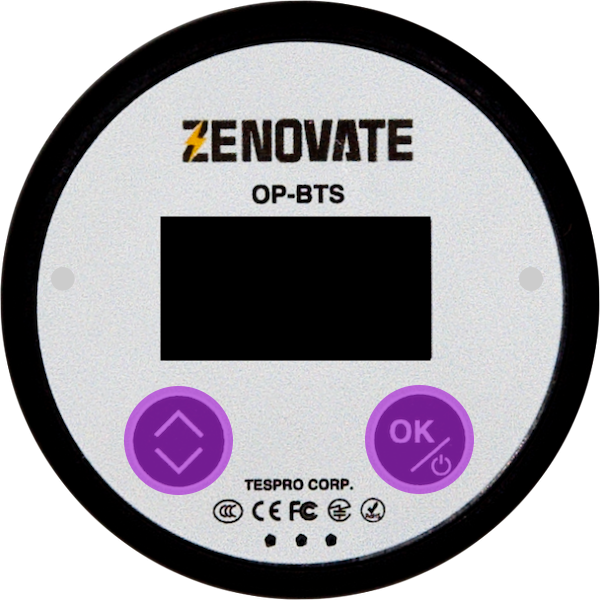

先按电源按钮，1秒内快速按下菜单按钮

Enable USB debugging on Android

两个绿灯闪烁，表明进入了红外升级模式

Enable USB debugging on Android

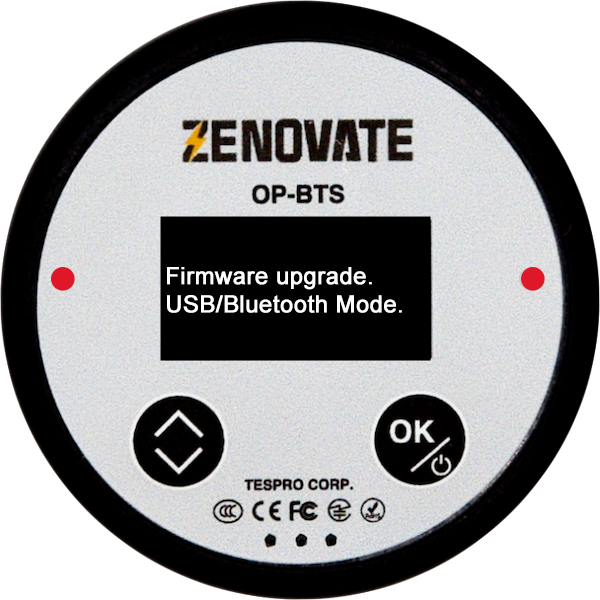

两个红灯闪烁，表明进入了蓝牙升级模式

固件升级前的准备工作

  • 下载固件升级软件工具：OP-ISPTOOL.zip
  • 准备好您要升级的固件文件。如果您没有固件，请联系我们的技术支持（）获取最新固件文件；
  • 准备1根USB-C接口的数据线；
  • Windows10/11 的电脑。

安装USB硬件设备驱动：

通过USB模式升级固件，您必须在您的Windows电脑上安装驱动程序。

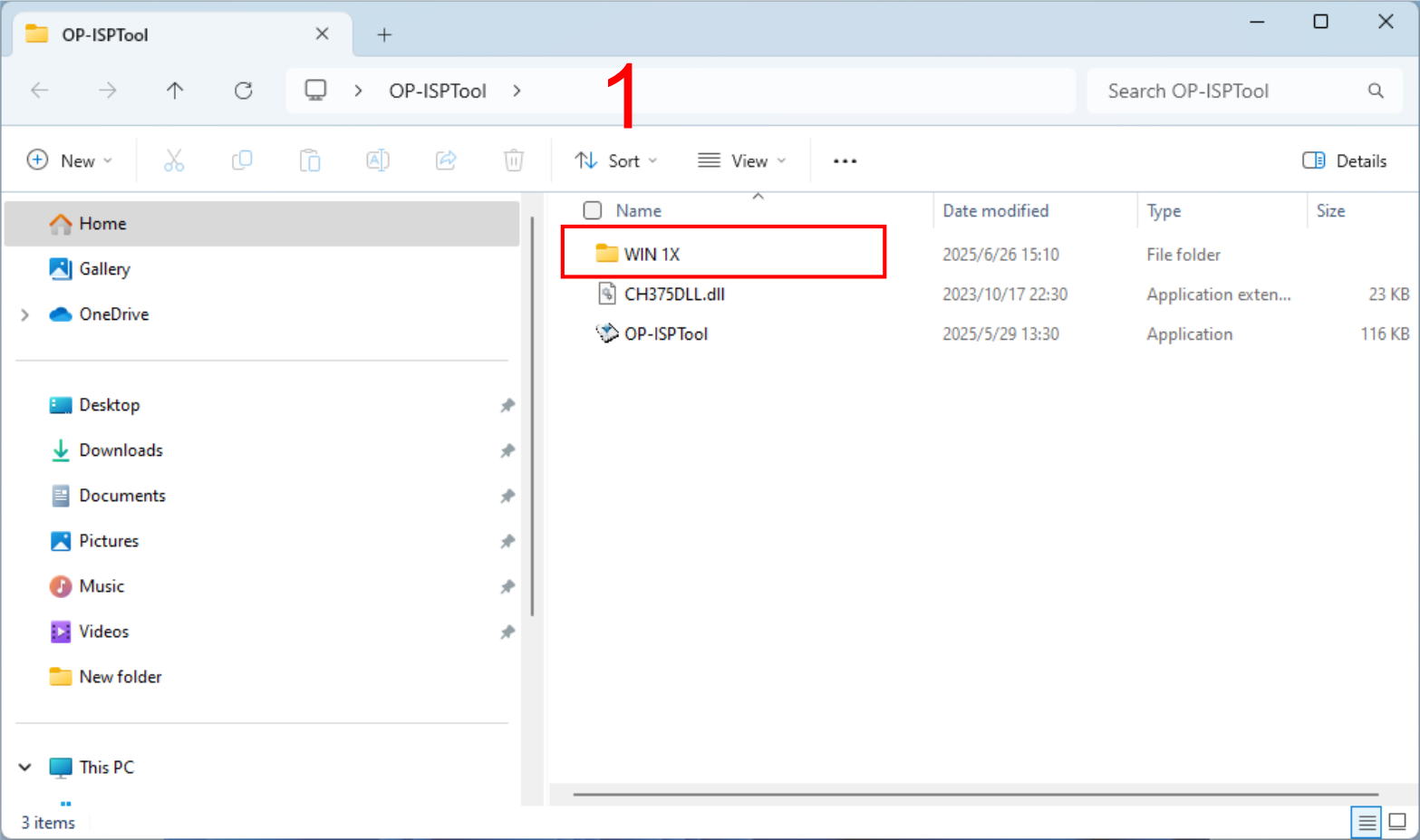

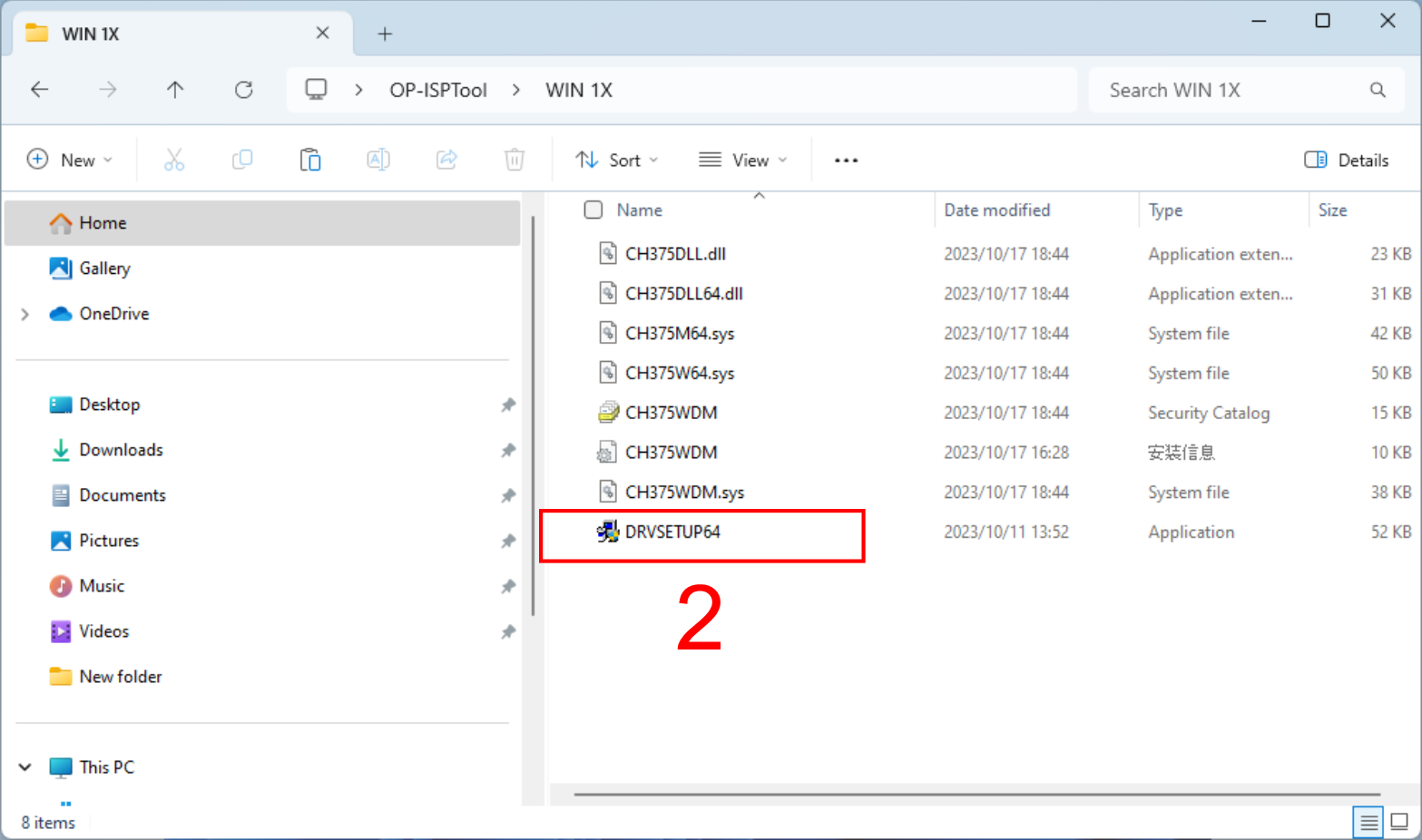

在您下载的固件升级软件包里，包含有驱动程序。请在解压 OP-ISPTOOL.zip 后，您会看到一个win 1X的文件夹，双击打开里面有一个名为DRVSETUP64.exe的文件，双击运行即可。

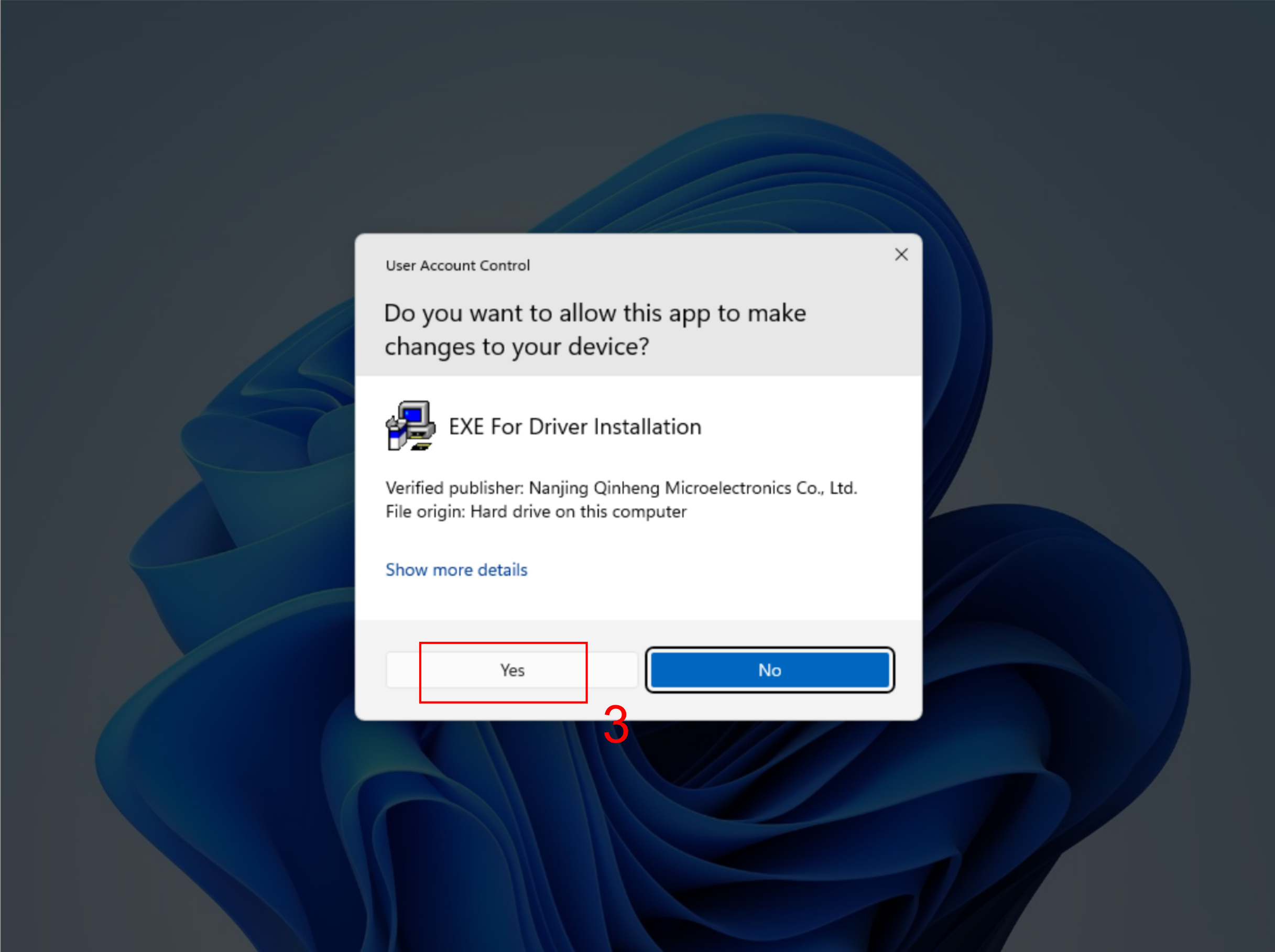

安装步骤如下：

完成以上准备工作后，您就可以开始准备升级了。

固件升级操作步骤

步骤1: 蓝牙光电头进入升级模式

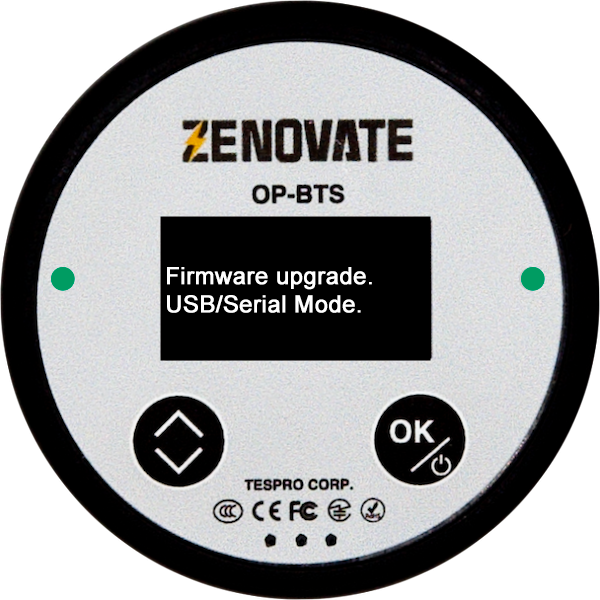

蓝牙光电头在关机状态下，先按下电源按钮时，同时1秒内快速按下重置按钮/菜单按钮，成功后两个绿灯闪烁，表明进入了USB升级模式。可以通过重置按钮/菜单按钮来切换红外升级模式和蓝牙升级模式，这两种模式下都支持USB升级模式。

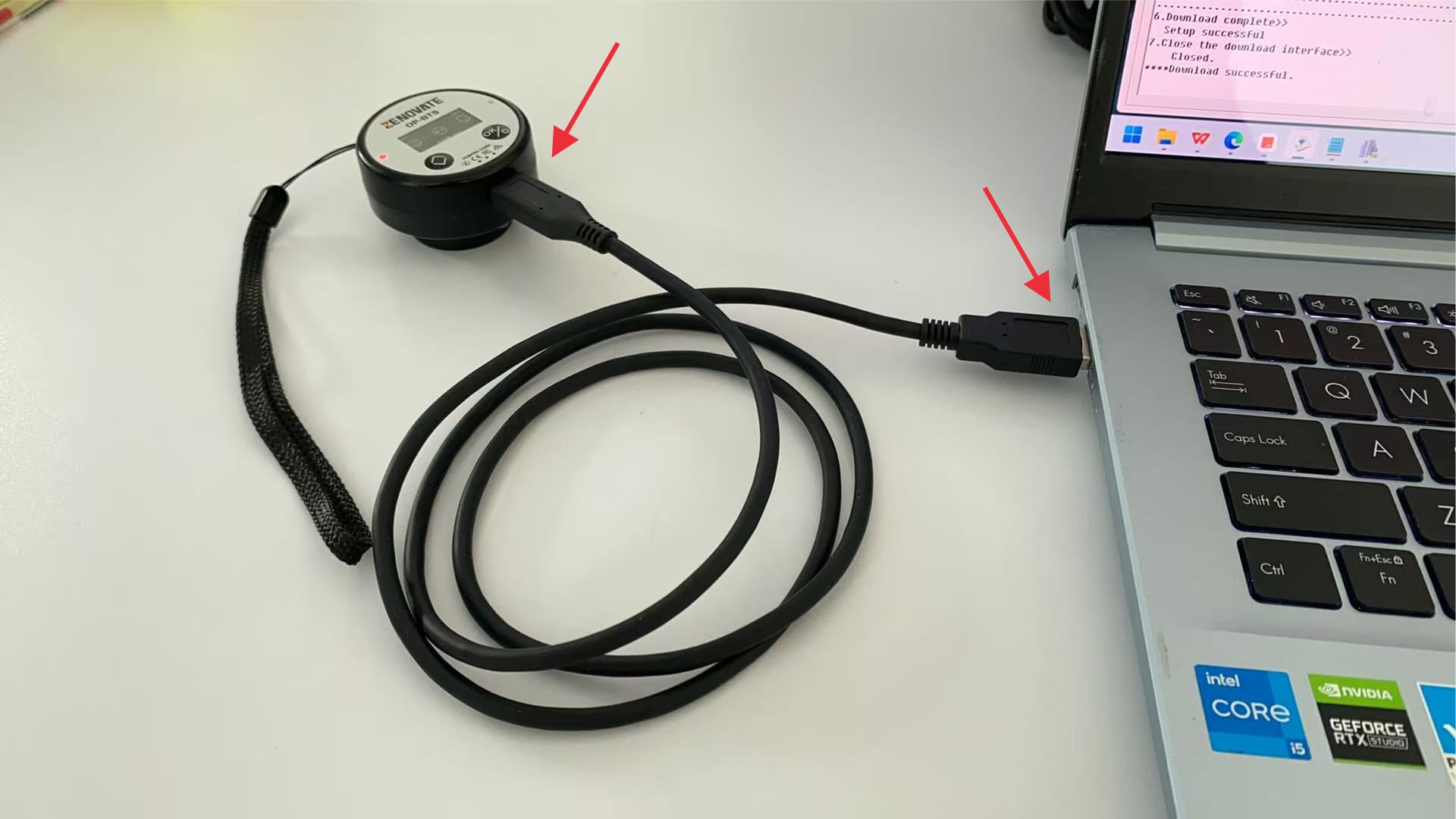

步骤2: 连接USB线

将USB-C接口的数据线一端连接到电脑端，另一端连接到蓝牙光电头的USB接口。

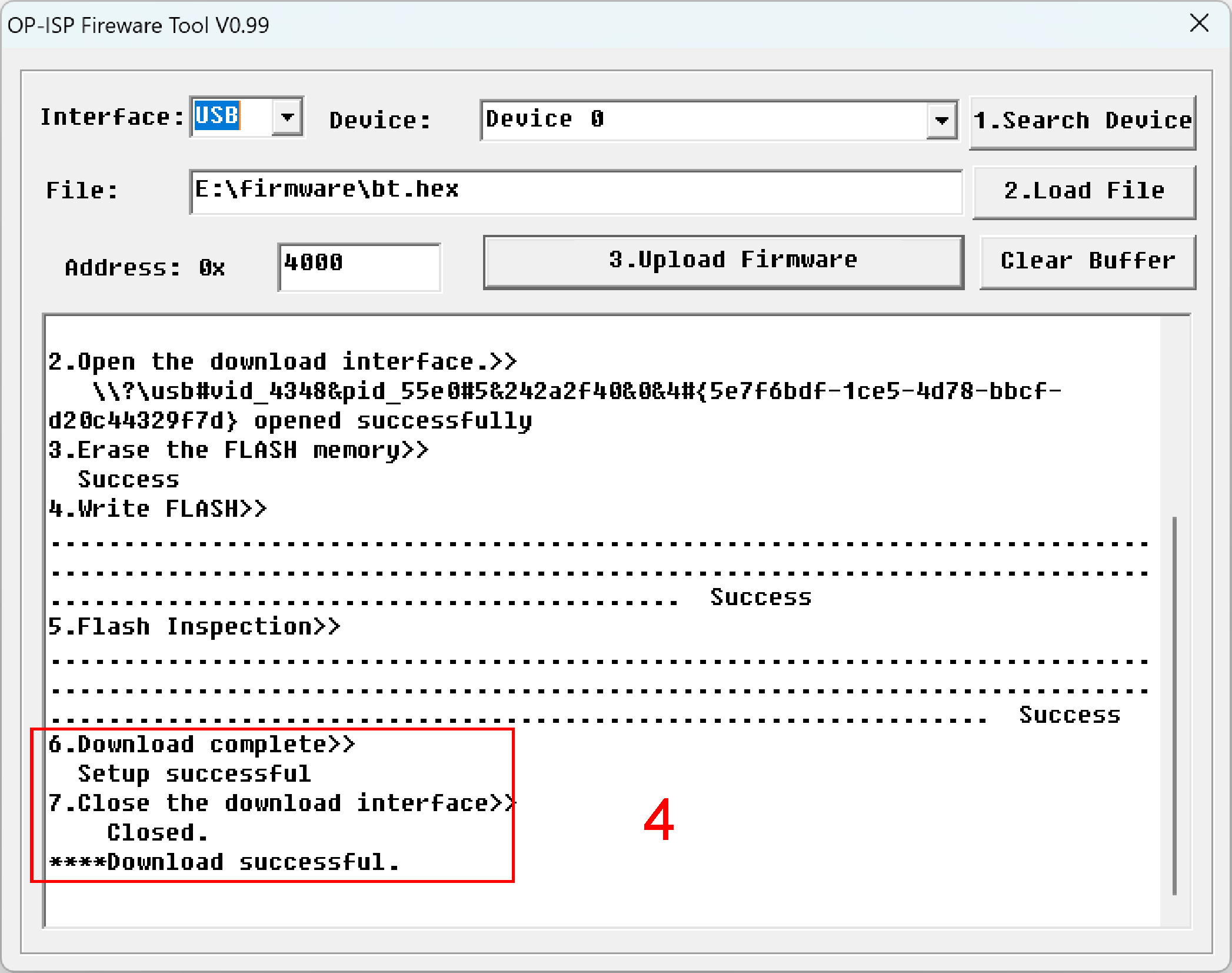

步骤3: 更新固件

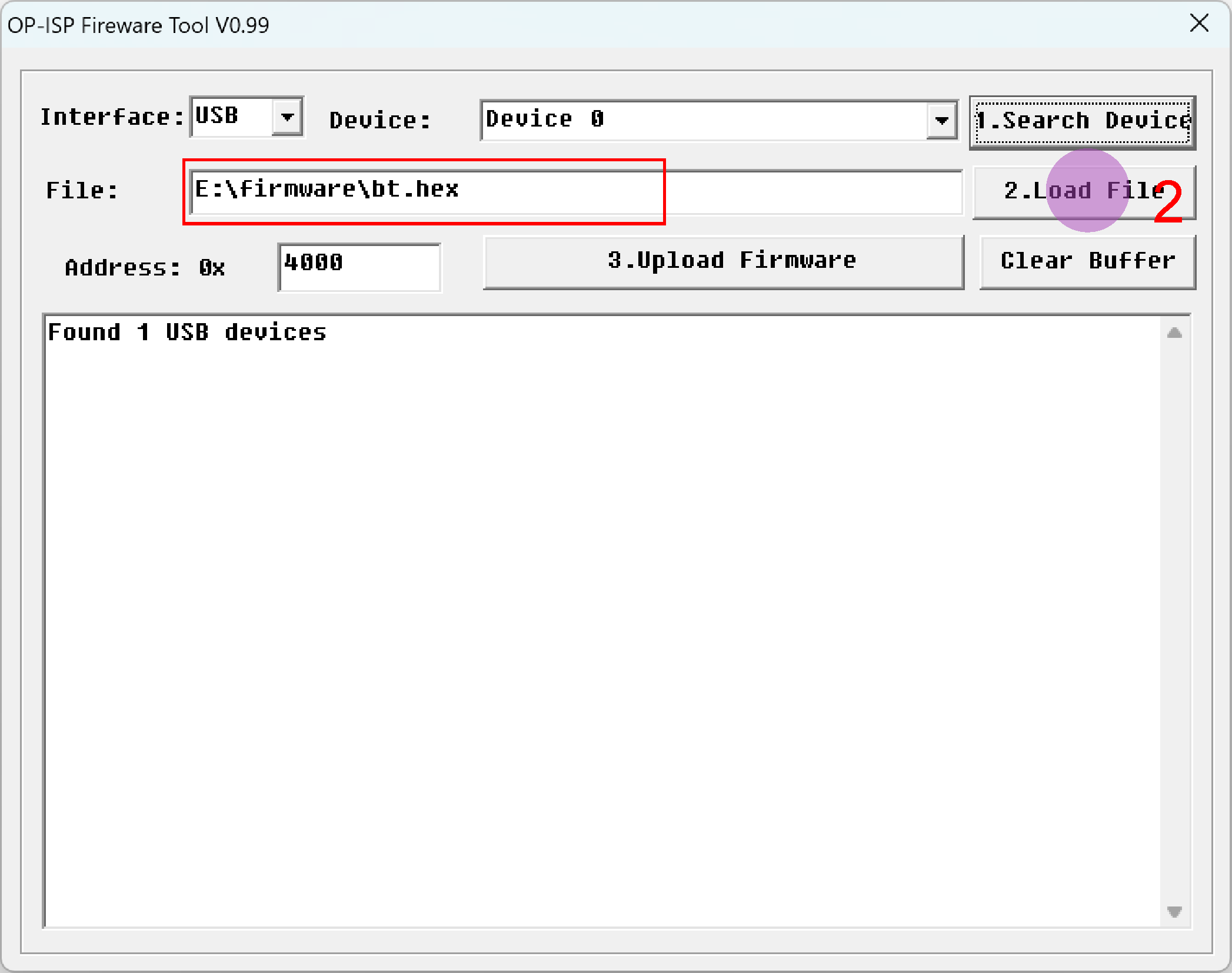

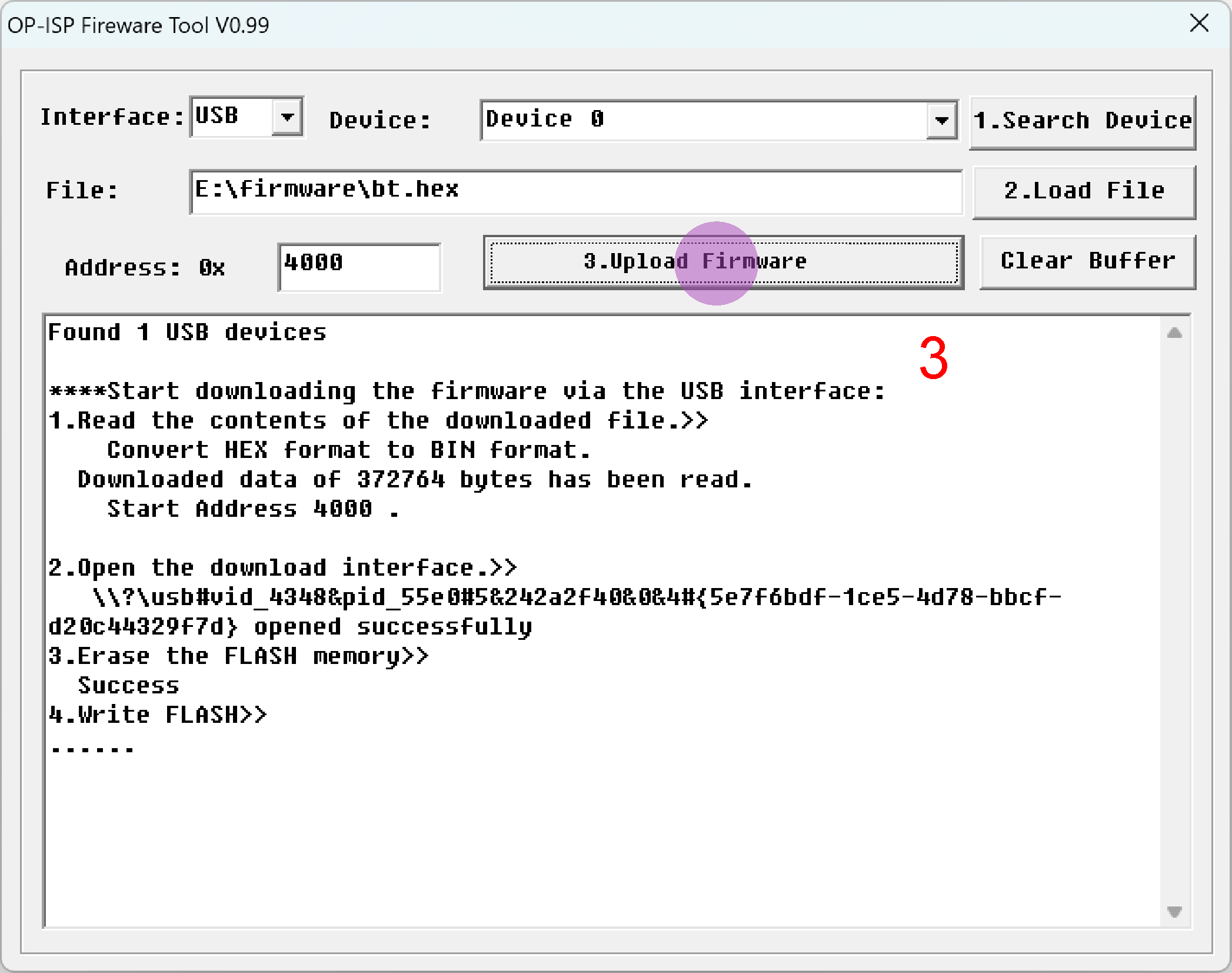

打开固件升级软件工具，Interface选：USB，点击“Load File”按钮，选择需要更新的固件文件，点击“Upload Device”按钮，等待更新完成。蓝牙设备会自动重启，启动成后可正常使用。

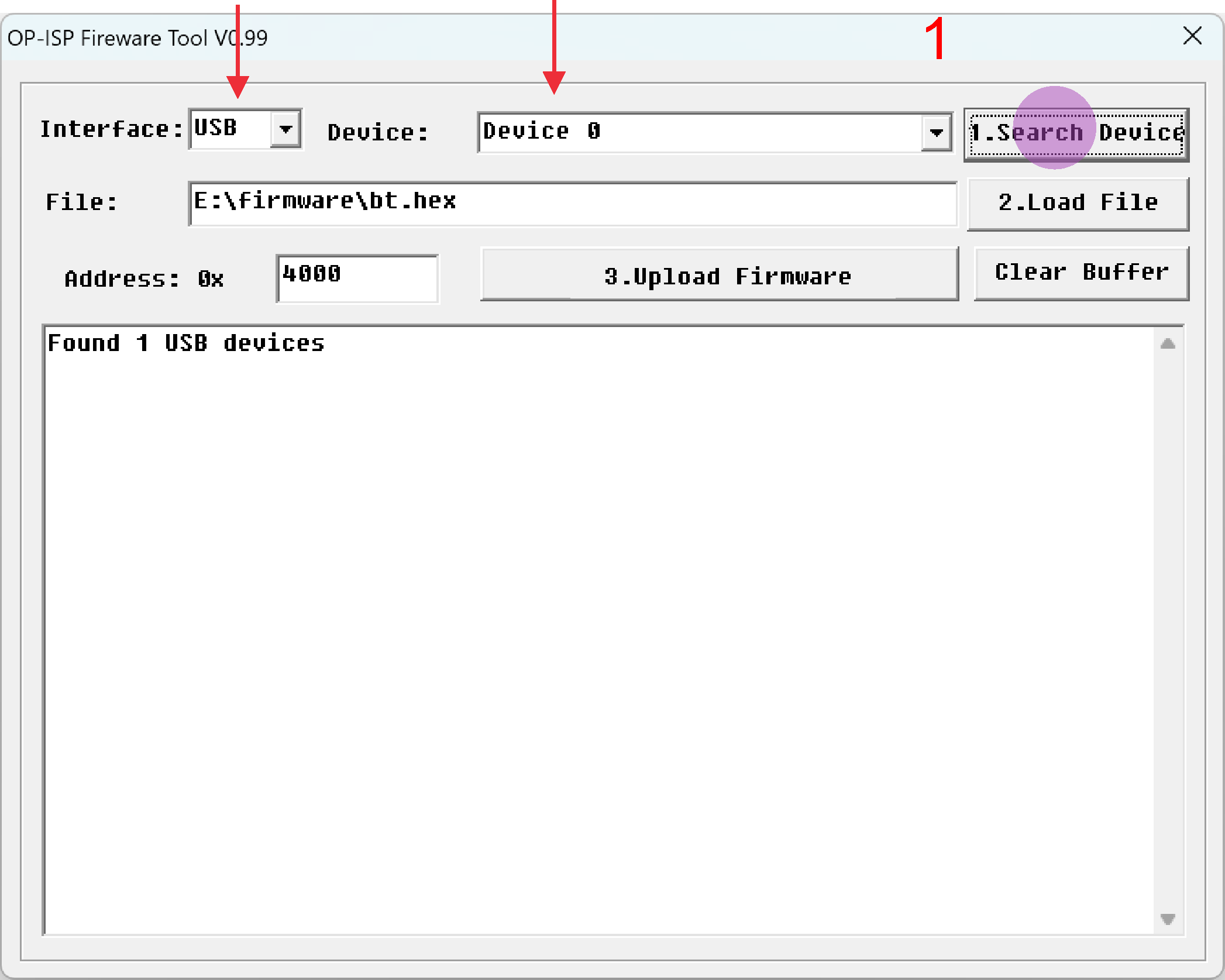

注：如果Device下拉框中没有设备，请点击“Search Device”按钮，搜索设备。

注意事项:

  1. 操作前确保被升级光电头已进入升级模式，
  2. 确保被升级光电头有充足电量，
  3. 操作过程中请勿断电。

常见问题与解决方案:

现象 常见原因
固件不能更新 固件升级工具中接口选择错误。
固件不能更新 固件升级工具中串口选择错误。
固件不能更新 固件升级工具中波特率选择错误。
固件不能更新 被升级光电头光电转换部分硬件损坏。
固件更新过程中提示失败 按操作步骤重新操作。
