1. 产品概述

OP-BT是一款新一代蓝牙读写光电头产品，专门用于电能表、燃气表、热量表等仪表的数据读取和参数配置。它符合低功耗蓝牙和IEC62056-21的标准，支持通过蓝牙与电脑、手机、平板电脑等智能设备进行无线连接，实现远程数据采集。它能在你的设备上创建虚拟的通讯端口，以方便你的软件去使用它。光端口包含了超强磁力的钕磁铁，能与电能表很好的集成在一起。由于能耗低，一次充电可以读取10000个电能表的基本信息。它同时提供透明的通信和IEC62056-21模式CE解决方案，能根据C标准自动切换蓝牙光电头与电能表之间的通信速度。

1.1 主要特性和功能

• 支持蓝牙BLE 5.0和 SPP 2.0双模通信；
• 内置可充电锂电池，续航时间长，一次充电连可连续工作高达75小时，读取10000个电能表；
• 支持多种通信协议透传，包括ANSI C12.18、IEC62056-21(原IEC1107) Mod A/C/E、DLMS/COSEM、EURIDIS、IEC870-5-102、MODBUS、自定义等协议；
• 支持多个预设波特率的切换，最大支持57,600bps的通讯速度；
• 配置超强磁力的钕磁铁，能与所有IEC62056-21标准的电能表完美吸合；
• 世界上首个IP67防护等级的光电头，适应-30°C ~ 80°C的严苛工作环境；
• 支持电脑以及智能终端设备的虚拟串口；
• 配备专用管理软件，对产品配置、固件升级操作；
• 高级电源管理功能，保护电池不被过度放电或过度充电，延长设备使用寿命。

1.2 应用领域

• 采集智能电表、水表、燃气表、热量表的数据；
• 配置电表、水表、燃气表、热量表。

2. 硬件概述

2.1 包装清单

• OP-BT 蓝牙光电头主机
• USB-TypeC充电线
• 合格证

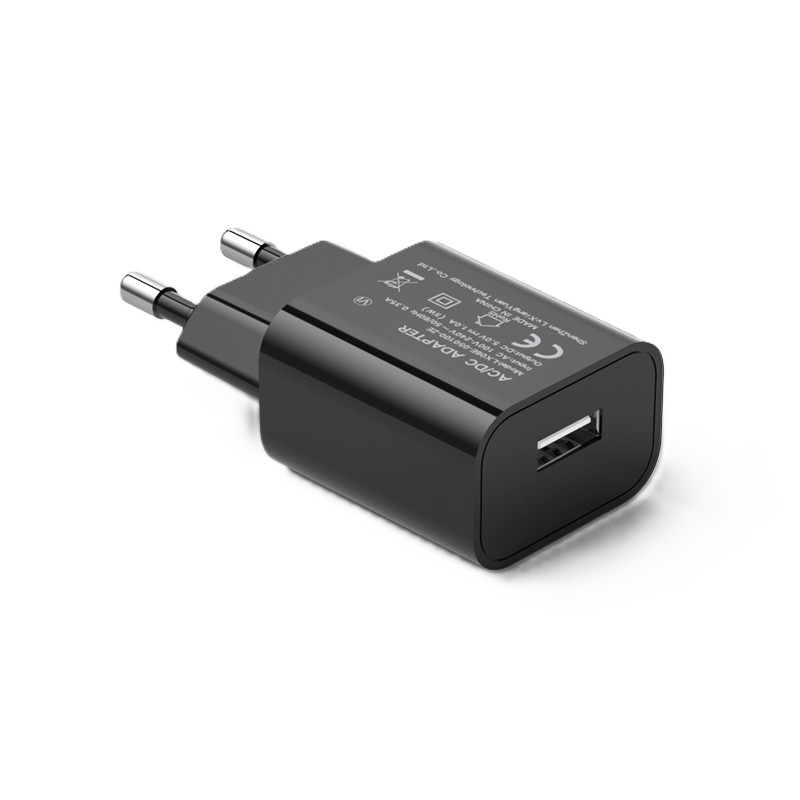

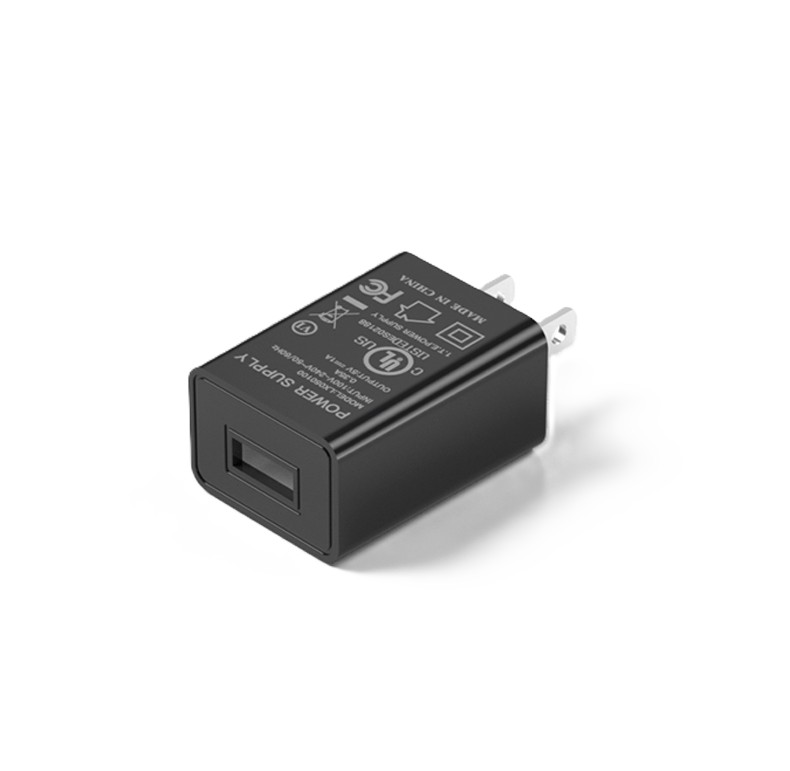

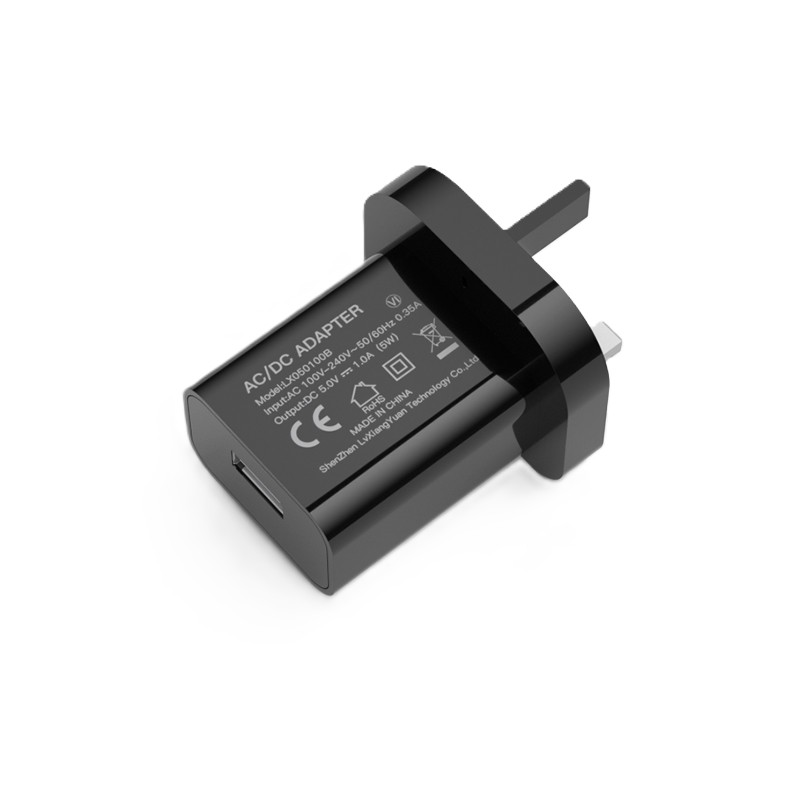

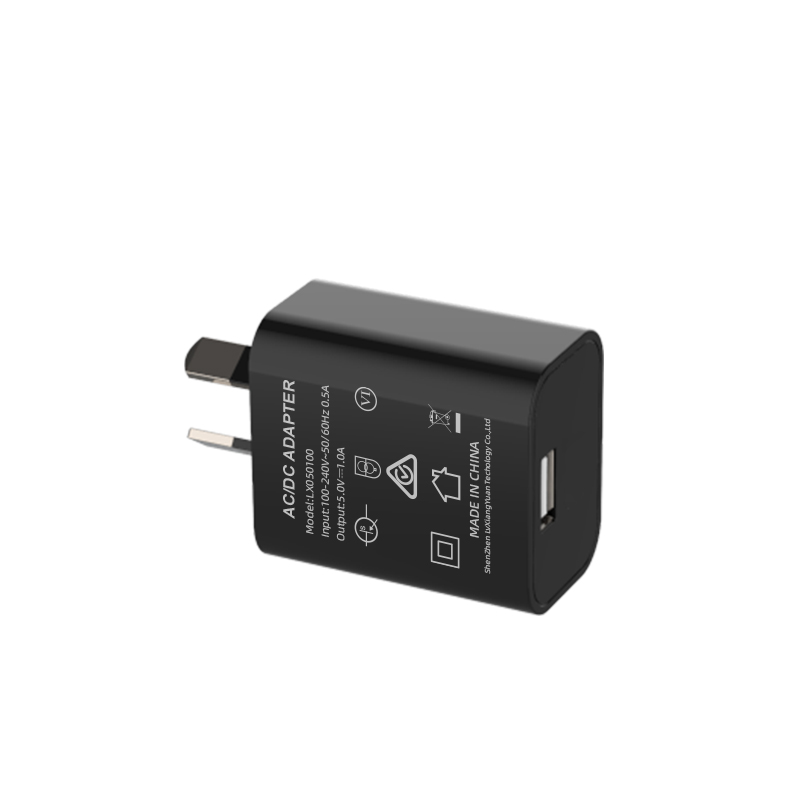

• 充电适配器（可选，因国家不同配备不同的充电器）

2.2 产品外观

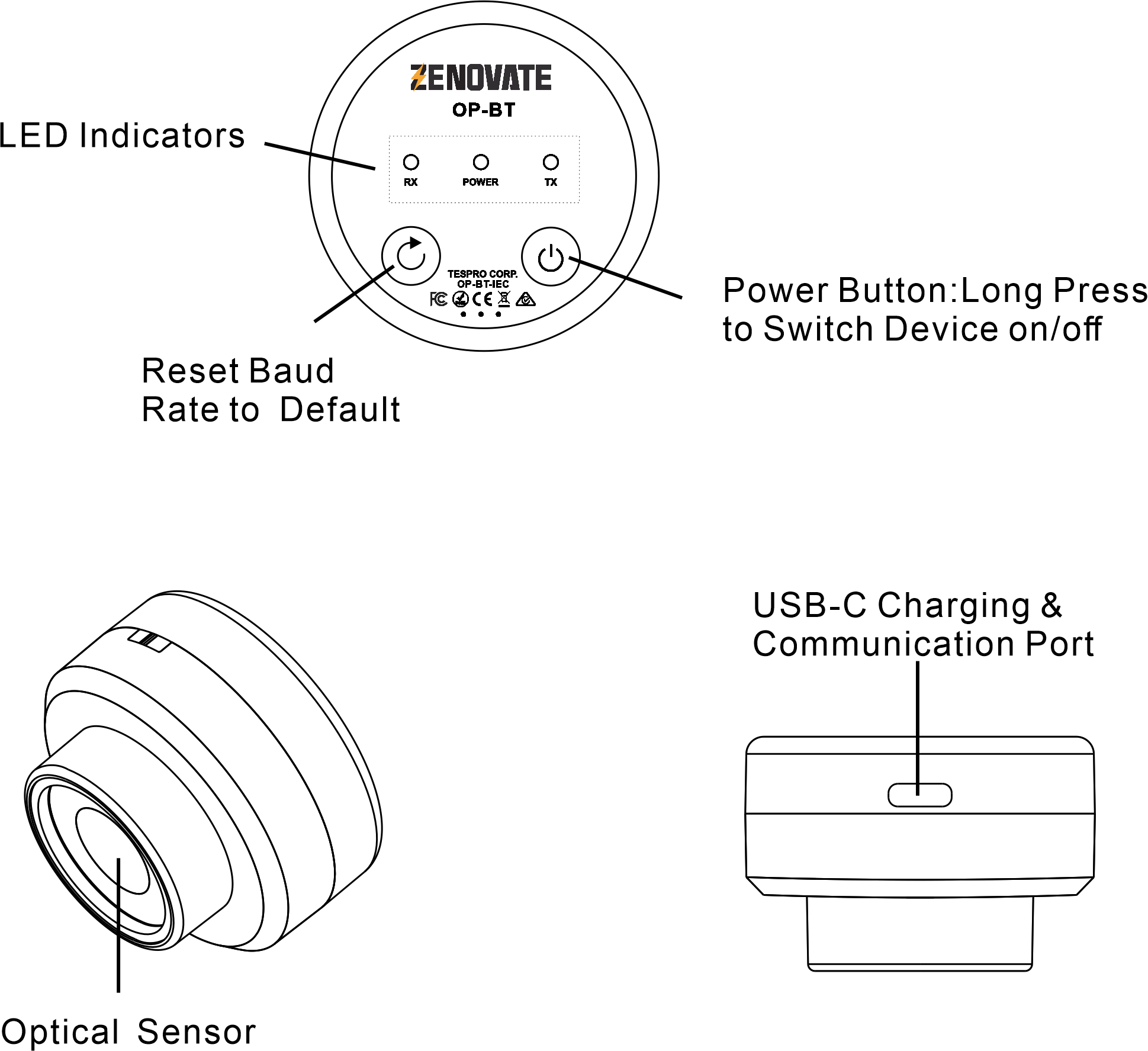

功能与按钮说明

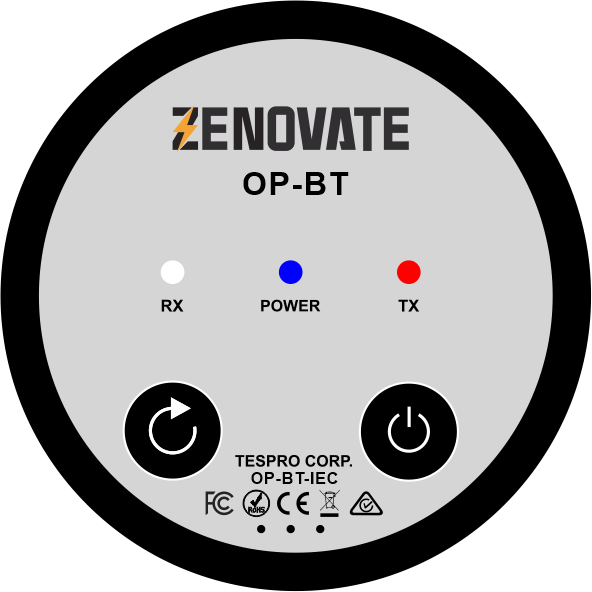

2.4 指示灯说明

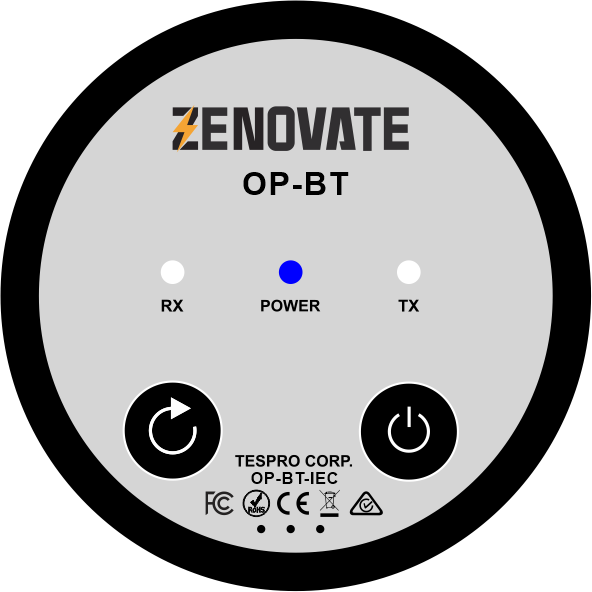

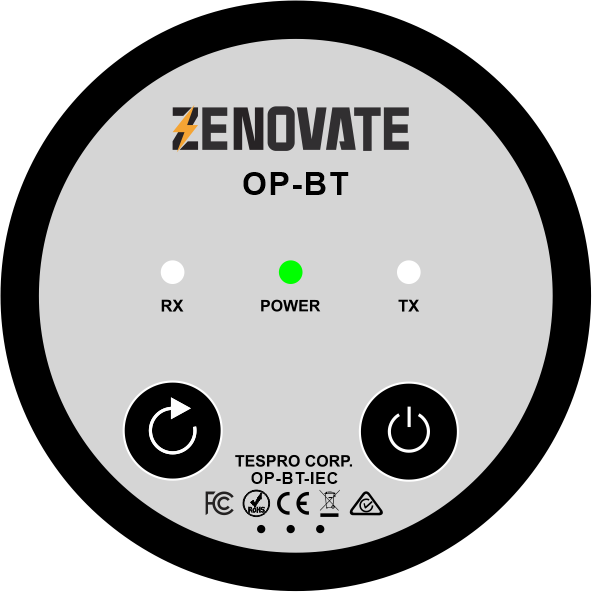

电源/蓝牙指示灯

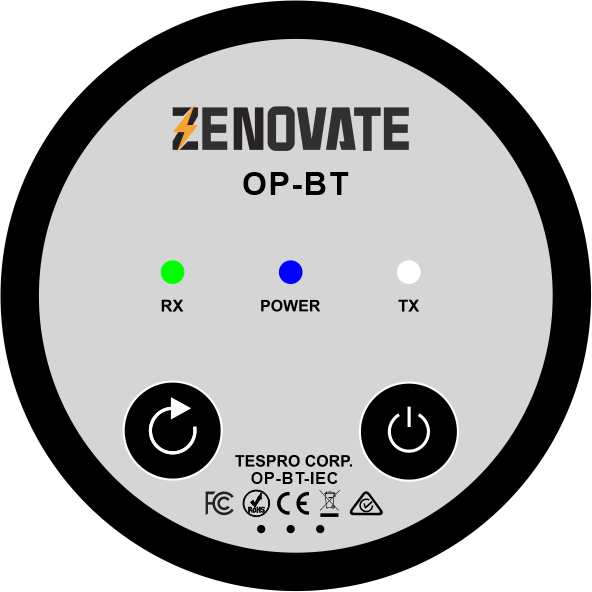

数据接收/发送指示灯

2.5 安全说明

• 产品采用IP67防护等级，适用于各种工作环境

3. 使用说明

3.1 电源管理

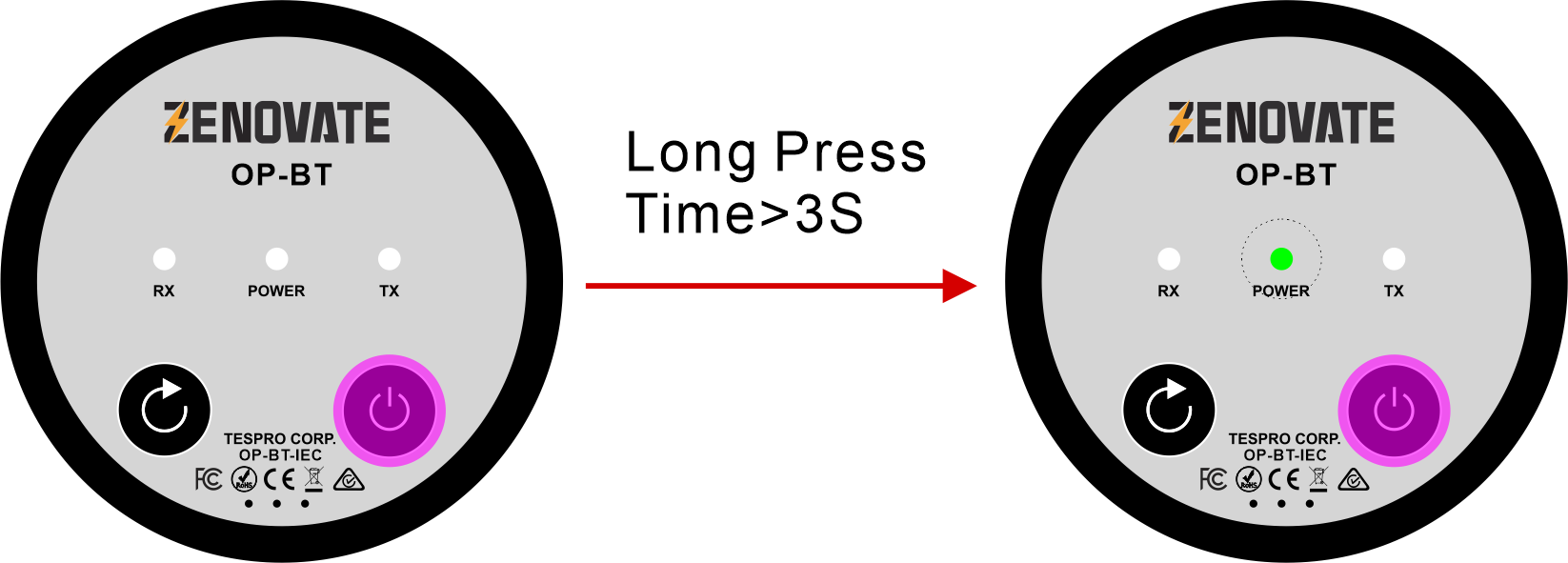

开机操作：

• 关机状态下，长按电源键3秒以上,直到power指示灯绿灯常亮后，再释放按键

• 如果用USB TypeC线接入蓝牙光电头，连接后将会自动开机

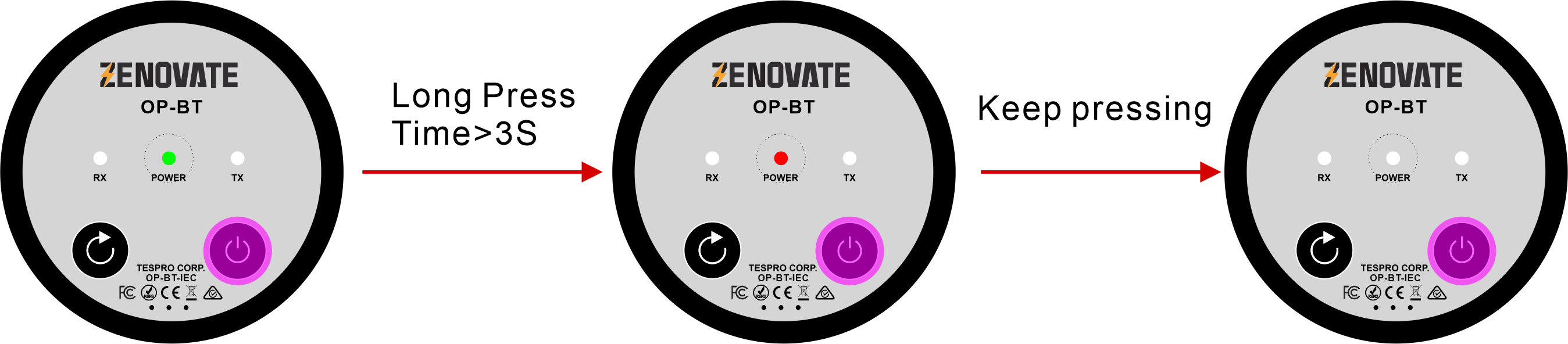

关机操作：

• 开机状态下，长按电源键3秒以上，直到Power指示灯红色亮起后继续保持按压,直至红色电源灯熄灭后再释放按键



• 成功关机后所有指示灯熄灭

• 注：仅电池供电时可关机，USB TypeC有线连接时不能关机。

3.2 蓝牙连接

OP-BTS/OP-BT 蓝牙光电头支持蓝牙5.0 BLE/SPP 双模，支持Windows、Android、iOS等平台。在不同平台下，连接方式会有所不同。

• 蓝牙经典（BR/EDR）：也就是常说的SPP（Serial Port Profile）方式，适用于Windows和Android平台。使用SPP蓝牙，您需要输入配对码来跟设备配对。
• 低功耗蓝牙（BLE）：使用GATT协议进行特征（Characteristic）的读写、订阅通知等，适用于Windows、Android和iOS平台。往往在应用程序中直接选取设备，不需要配对。

当您打开 OP-BTS/OP-BT 后，在电脑或手机的蓝牙连接设置中，会看到两个同样名字的蓝牙设备名称，分别为经典蓝牙和低功耗蓝牙。其中 BLE 结尾的是低功耗蓝牙，另一个则为经典蓝牙。如：

• OP-BTS 12345 SPP(经典蓝牙)
• OP-BTS 12345 BLE (低功耗蓝牙)

(此处插入三种系统的蓝牙设置截图)

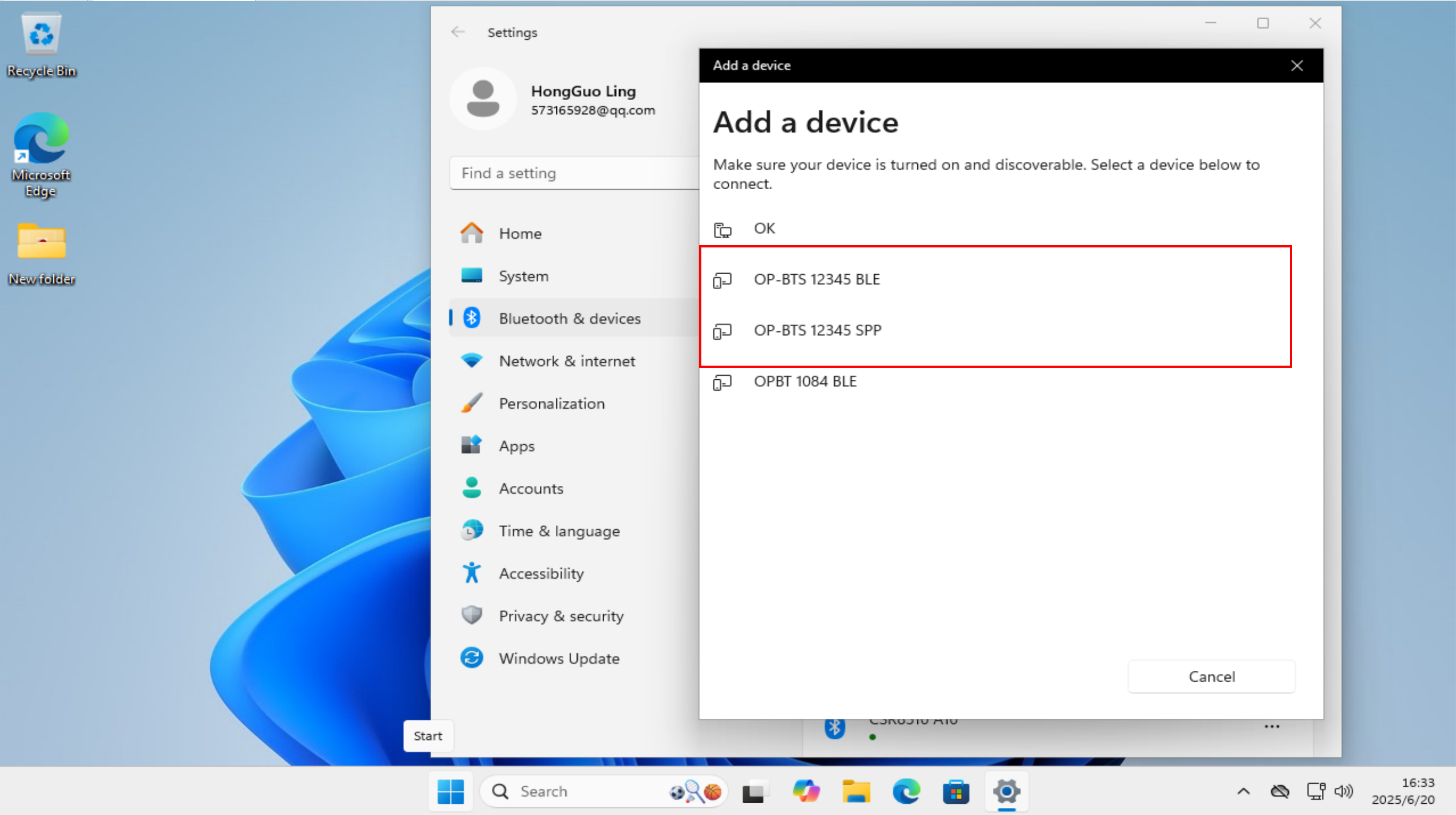

Windows 操作系统

通常，在 Windows 等桌面操作系统会使用SPP模式。需要注意的是，由于 OP-BT 被归类为其它设备，因此设置步骤略为复杂，请参考如何与Windows 11 配对。

iOS/Android 操作系统

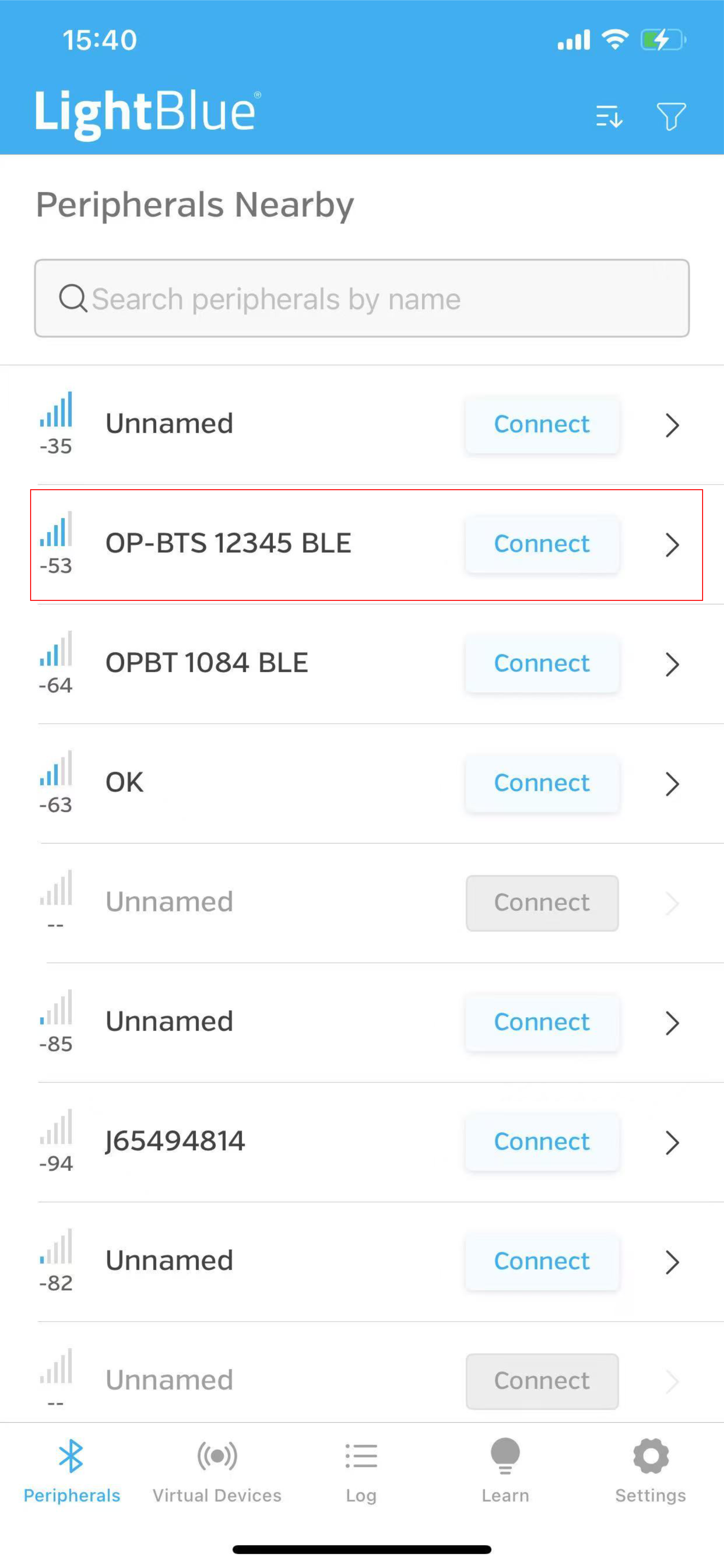

iOS/Android 等掌上系统一般使用 BLE 模式。因此，您不需要在操作系统的蓝牙设备列表中配对，而是在您的读表应用程序中直接选择OP-BT。需要注意的是，Android 系统同时支持 SPP 和 BLE，然而 iOS 只支持 BLE 模式。

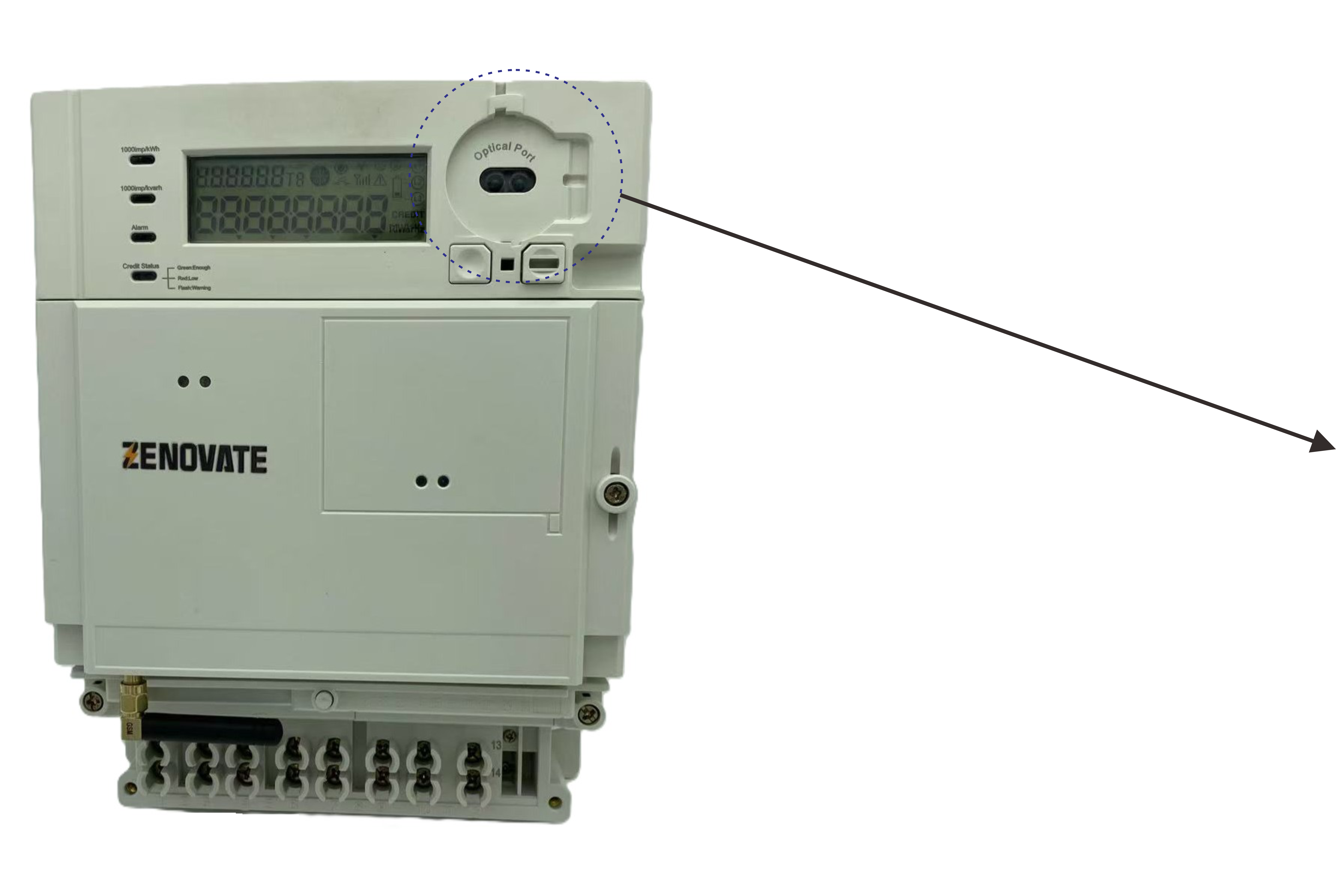

3.3 电表连接

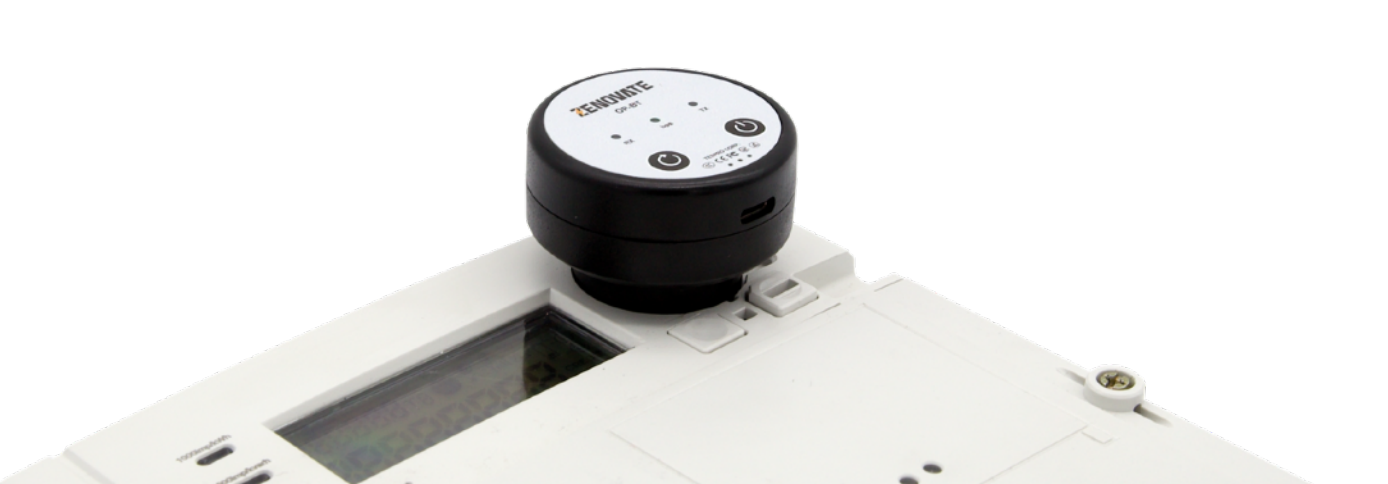

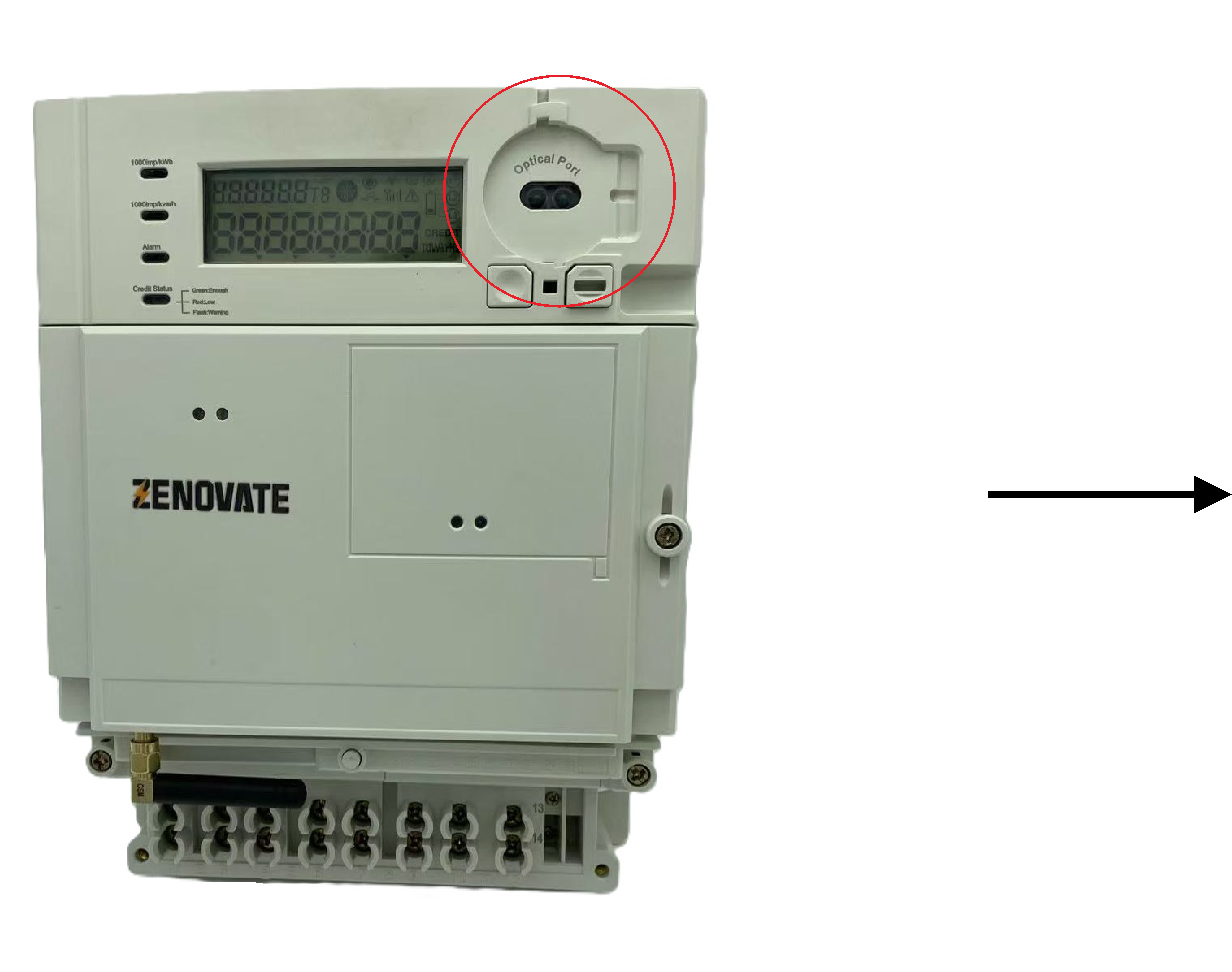

• 将光电头吸附在表计的通讯光电口窗口上,请注意OP-BT-IEC型号应用的放置方向,光电头的面板字体与电表的字体方向一致
• 调整光电头位置使它与表计通讯窗口正对
• 通过 APP 或上位机软件进行数据读取

3.4 充电说明

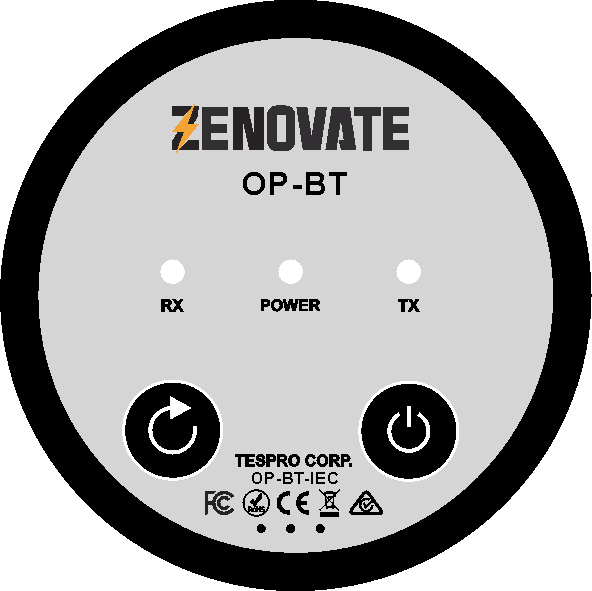

• 当电量低于20%时，power指示灯绿灯闪烁
• 使用Type-C数据线连接充电器

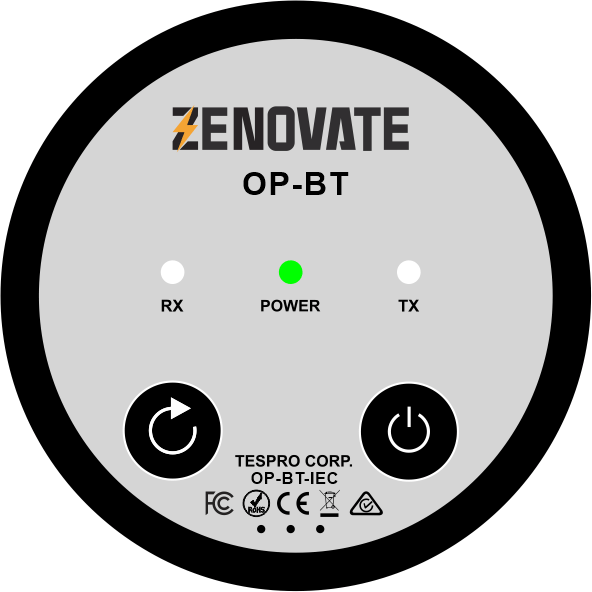

• 充电时power指示灯红绿橙交替闪烁
• 充满后power指示灯绿色常亮

3.5 睡眠模式

• 无连接20分钟后自动进入睡眠模式
• 唤醒方式：按键/USB连接/设备连接/充电
• USB连接时保持常醒状态
• 任何操作重置睡眠计时

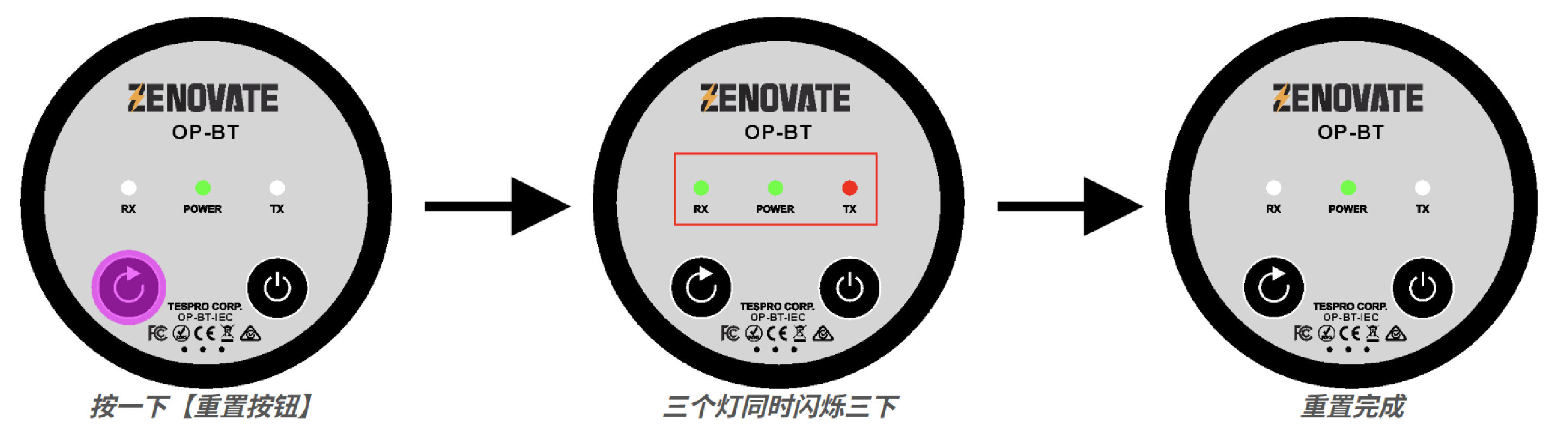

3.6 出厂默认配置

通信参数

• 波特率组： 1.9600，N81 2.19200，N81 3.300，E71 4.38400，N81 5.4800，N81 6.9600，E71 7.2400，E71

• 默认波特率：第1组 (9600，N81)

• 通讯协议：IEC62056-21 IEC自动波特率

• 串口模式：USB有线串口开启

电源管理

• 充电温度范围：0℃ ~ +50℃
• 低电压关机：电池电压低于3.4V会自动关机
• 充电速度 ：正常模式

蓝牙配置

• SPP名称：xxxxxx.SPP
• BLE名称：xxxxxx.BLE
• 默认配对PIN：无
• 发射功率：Class2
• 工作模式：SPP+BLE双模
• UUID配置：18F0,2AF0,2AF1
• 可从Android应用商店搜索并下载"OP Manager"APP工具进行参数查询和配置

指示灯配置

• 6个状态指示灯默认全启用
• 调试模式：关闭
• 命令模式：关闭

4. 故障排除

现象	常见原因
设备无法开机	电池电量耗尽，连接充电器充电。
蓝牙连接失败	设备未处于配对模式，重启设备后重试。
无法读取数据	光电头未对准，调整光电头位置。
通信中不稳定	环境光干扰，避免强光直射。
固件升级失败	升级超时/中断，重启设备重试升级流程。
频繁进入睡眠	蓝牙连接不稳定，检查设备连接状态。

5. 注意事项

• 避免设备跌落或受到强烈撞击；
• 请勿在高温，潮湿环境下使用；
• 定期清洁光电窗口，保持光学性能；
• 建议每三个月完全充放电一次；
• 固件升级过程中请保持设备稳定；
• 避免在升级过程中断开电源；
• 建议在满电状态下进行固件升级。

6. 技术规格

• 蓝牙版本：Bluetooth 5.0, BLE + SPP, 2.4G
• 通信波特率：300~57600bps
• 无线频率范围：2402~2480MHZ
• 通信距离：≤10米（开阔环境）
• 蓝牙功率等级：Class2
• 支持应用系统：IOS,Android,Linux,Microsoft Windows,MacOSx,Windows CE
• 锂电池电压：3.7V~4.2V
• 电池容量：1050mAh
• 充电接口方式：TypeC
• 待机时间：80小时
• 工作时间：75小时
• 充电时间：约2小时
• 红外发射波长：940nm
• 红接接收管波长：700-1100nm
• 工作温度：-30℃ ~ +80℃
• 充电温度范围：0℃ ~ 50℃
• 防护等级：IP67
• 重量：59g

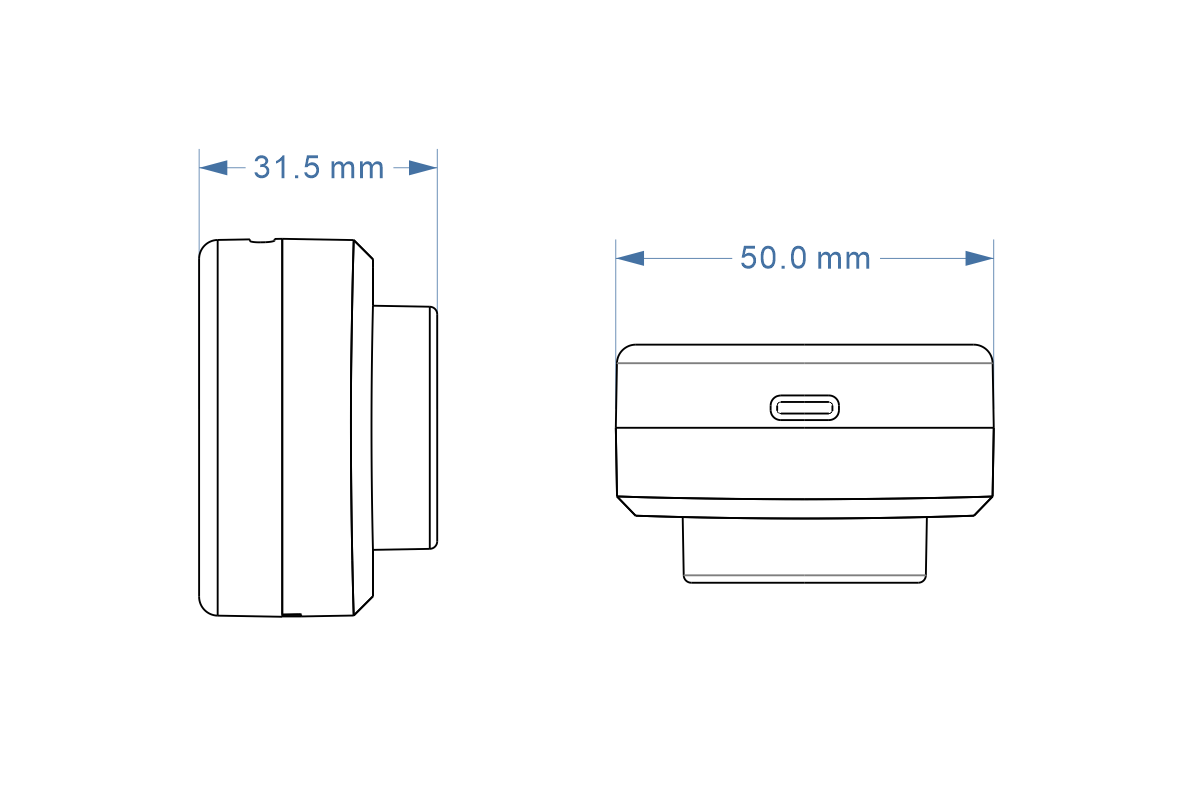

7. 尺寸说明

8. 联系支持

如有任何技术问题，请联系我们的支持团队：

• 邮箱：

9. 保修信息

• 保修期：自购买之日起12个月
• 保修范围：产品质量问题导致的故障
• 非保修情况：人为损坏，未经授权拆修等

10. 脚本编程

OP-BT 不支持脚本编程功能，如需使用脚本编程功能，请购买OP-BTS-B。 OP-BTS 支持自定义脚本编程，详细说明请参考脚本编程指南。

11. 开发指南

如需开发，请参考开发指南。

12. 命令指南

如需要对蓝牙光电头内部参数设置，请参考开发指南。
