1. 产品概述
OP-BTS是一款新一代蓝牙读写光电头产品，专门用于电能表、燃气表、热量表等仪表的数据读取和参数配置。它支持IEC62056-21(IEC 61107)、ANSI C12.18、ANSI C12.18 Type 2、DLMS电能表的标准协议，可通过蓝牙与电脑、手机、平板电脑等智能设备进行无线连接，实现远程数据采集。数据采用无线传输方式，可以摆脱线缆的束缚，给现场采集带来了极大的便利和效率。
1.1 主要特性和功能
- 支持蓝牙BLE 5.0和 SPP 2.0双模通信；
- 内置可充电锂电池，续航时间长，一次充电连可连续工作高达58小时，读取10000个电能表；
- 支持多种通信协议，包括ANSI C12.18、IEC62056-21(原IEC1107)、DLMS 或 自定义的协议；
- 支持多个预设波特率的切换，最大支持57600bps的通讯速度；
- 配置超强磁力的钕磁铁，能与所有IEC62056-21标准的电能表完美吸合；
- 世界上首个IP67防护等级的光电头，适应-30°C ~ 80°C的严苛工作环境；
- 支持电脑以及智能终端设备的虚拟串口；
- 配备专用管理软件，对产品配置、固件升级操作；
- 高级电源管理功能，保护电池不被过度放电或过度充电，延长设备使用寿命。
1.2 应用领域
- 采集智能电表、水表、燃气表、热量表的数据；
- 配置电表、水表、燃气表、热量表。
2. 硬件概述
2.1 包装清单
- OP-BTS 蓝牙光电头主机
- USB-C充电线

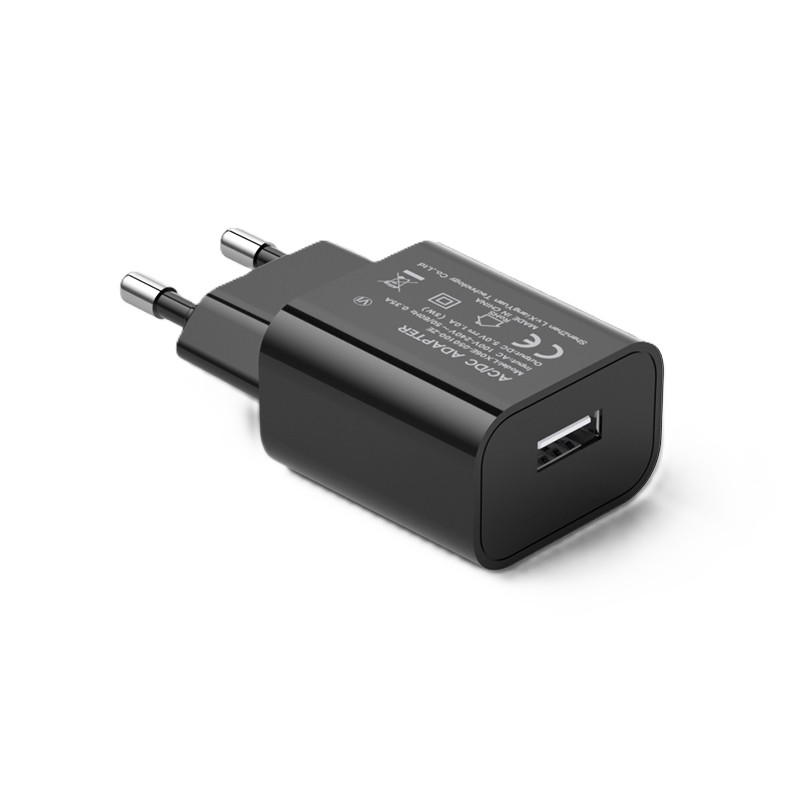

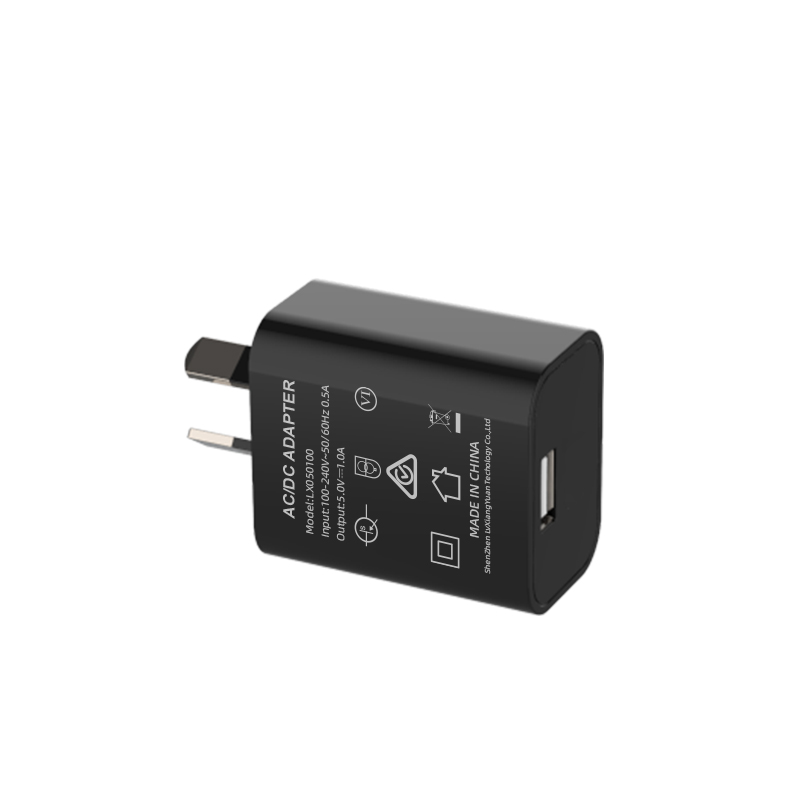

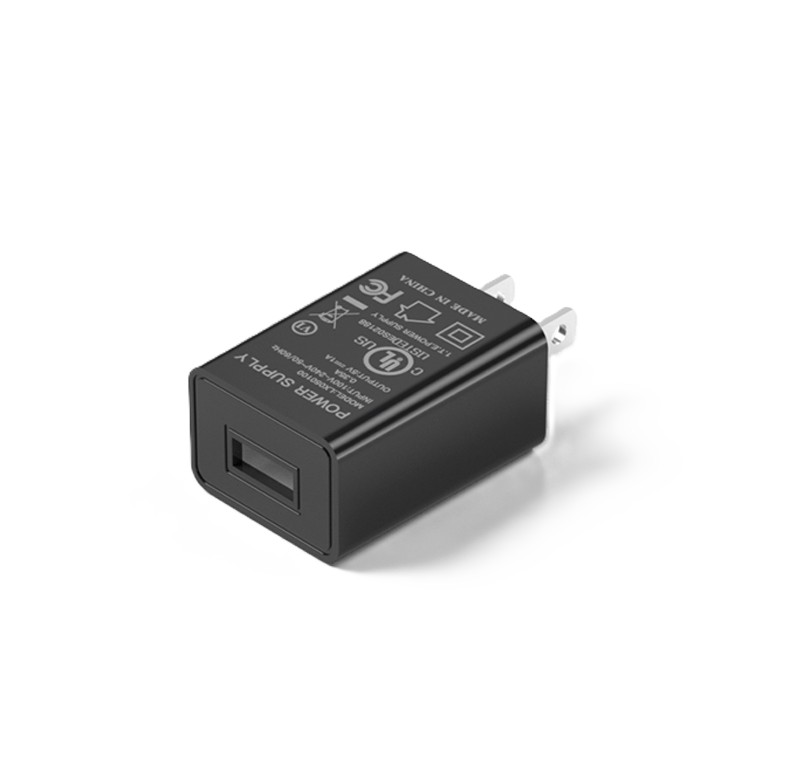

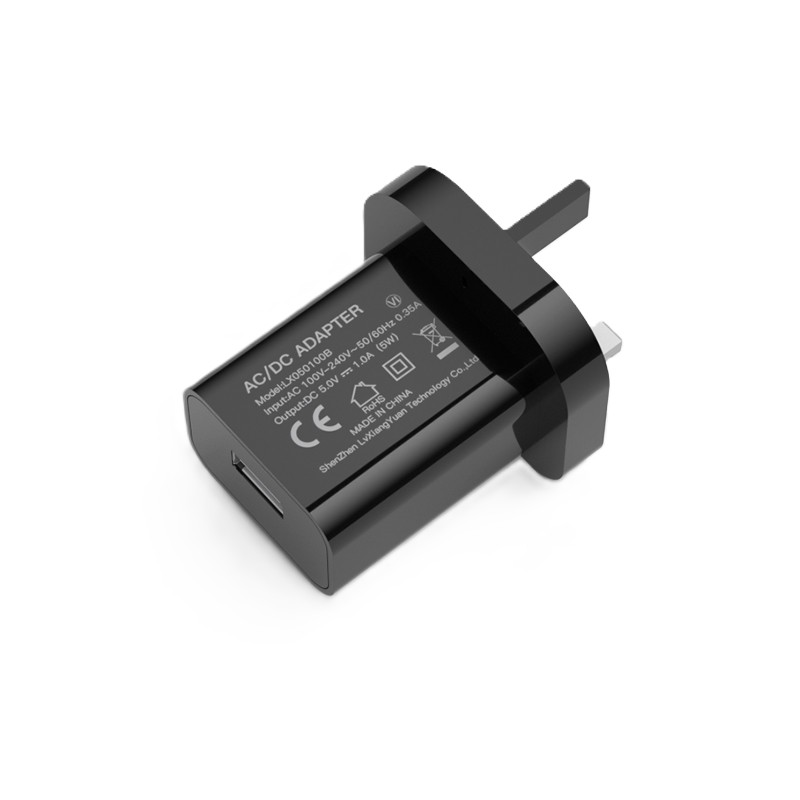

- 充电适配器（可选，因国家不同配备不同的充电器）

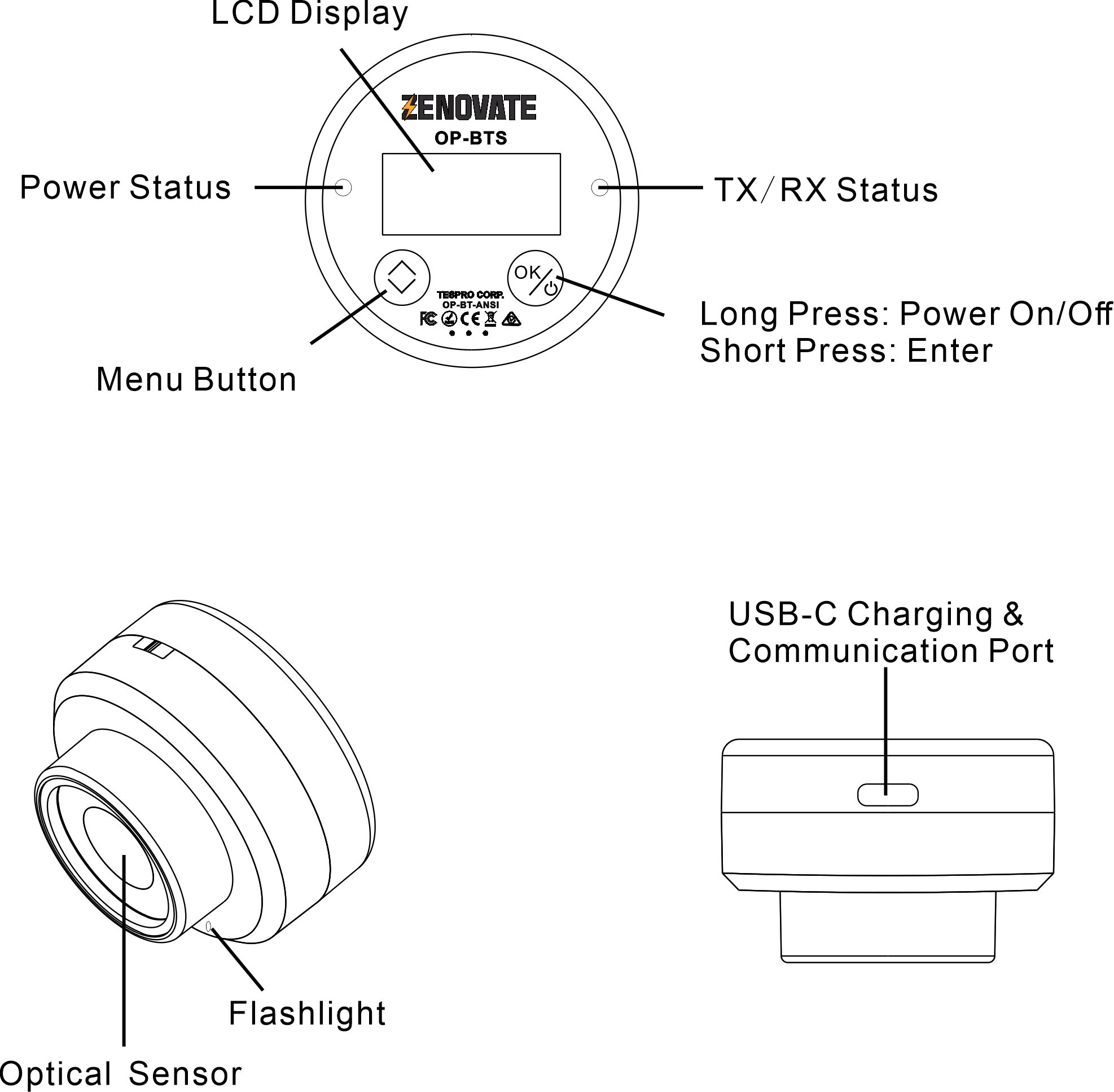

2.2 产品外观
功能与按钮说明
2.3 指示灯说明
电源/蓝牙指示灯

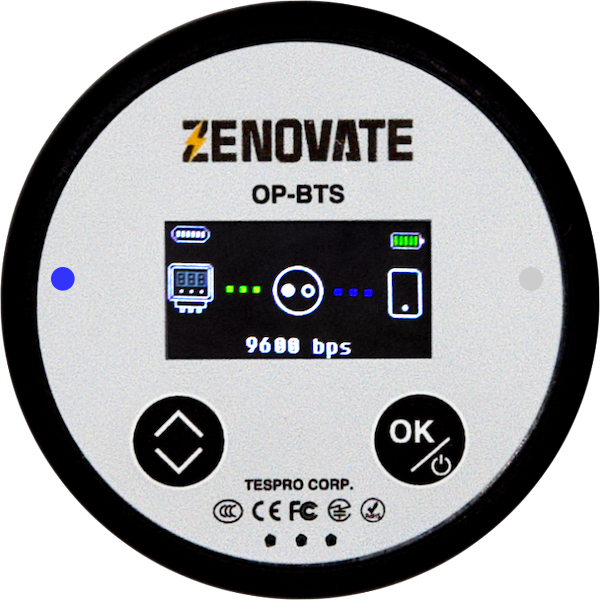

绿色：设备运行中 蓝色：蓝牙连接成功

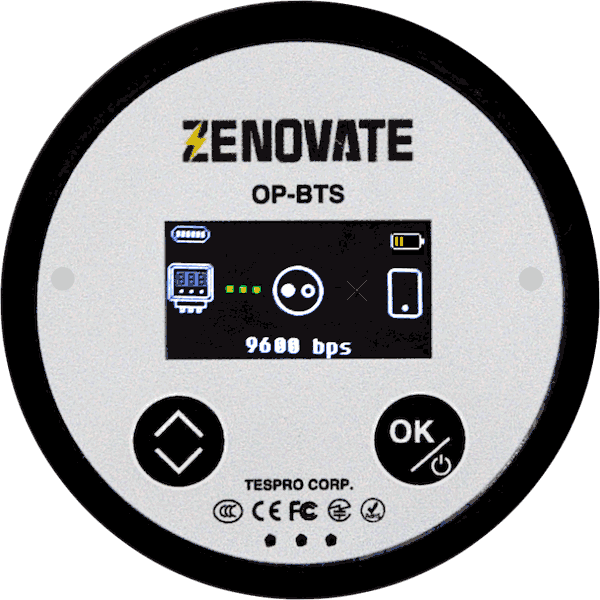

绿灯闪烁：电池容量不足
绿/橙/红色交替闪烁：电池充电中

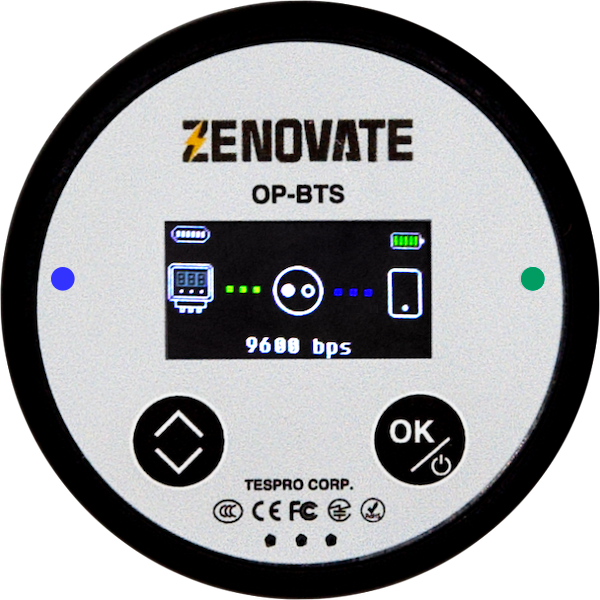

数据接收/发送指示灯
数据发送中
数据接收中
3. 使用说明
3.1 电源管理

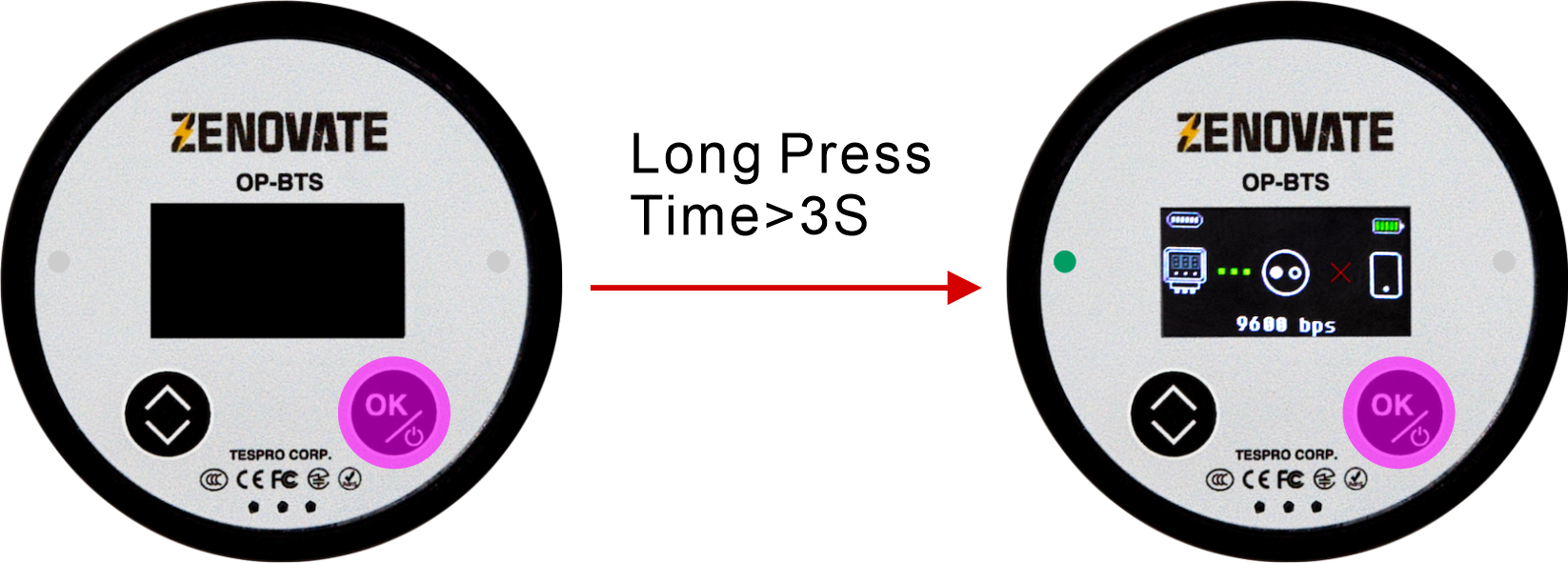

开机操作：
- 关机状态下，长按电源键3秒以上，直到工作指示灯和LCD屏常亮。
- 蓝牙光电头用USB TypeC线连接到充电器或终端设备的接口，连接后设备将会自动开机。

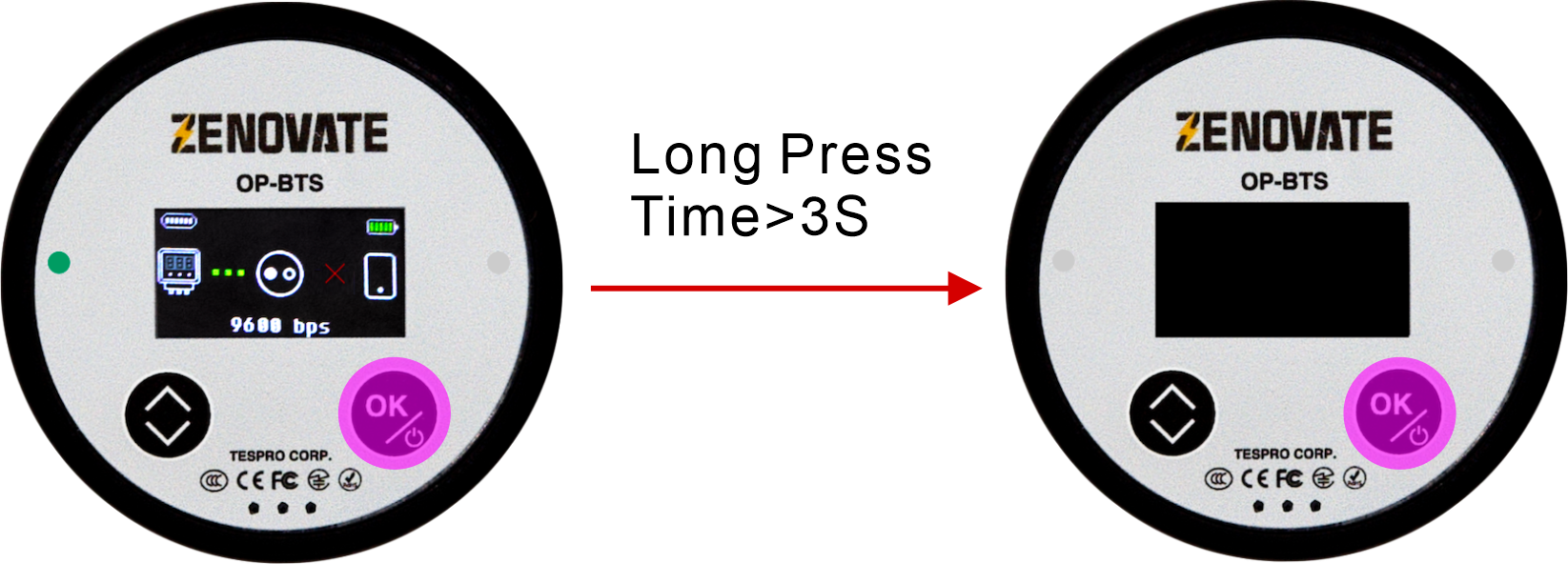

关机操作：
-
开机状态下，长按电源键3秒以上，直到工作指示灯和LCD屏熄灭即可。
-
成功关机后所有指示灯熄灭。
注：仅电池供电时可关机，USB-TypeC有线连接时不能关机。
3.2 蓝牙连接
OP-BTS/OP-BT 蓝牙光电头支持蓝牙5.0 BLE/SPP 双模，支持Windows、Android、iOS等平台。在不同平台下，连接方式会有所不同。
- 蓝牙经典（BR/EDR）：也就是常说的SPP（Serial Port Profile）方式，适用于Windows和Android平台。使用SPP蓝牙，您需要输入配对码来跟设备配对。
- 低功耗蓝牙（BLE）：使用GATT协议进行特征（Characteristic）的读写、订阅通知等，适用于Windows、Android和iOS平台。往往在应用程序中直接选取设备，不需要配对。
当您打开 OP-BTS/OP-BT 后，在电脑或手机的蓝牙连接设置中，会看到两个同样名字的蓝牙设备名称，分别为经典蓝牙和低功耗蓝牙。其中 BLE 结尾的是低功耗蓝牙，另一个则为经典蓝牙。如：
- OP-BTS 12345 SPP(经典蓝牙)
- OP-BTS 12345 BLE (低功耗蓝牙)
蓝牙设备在不同的平台下显示
-

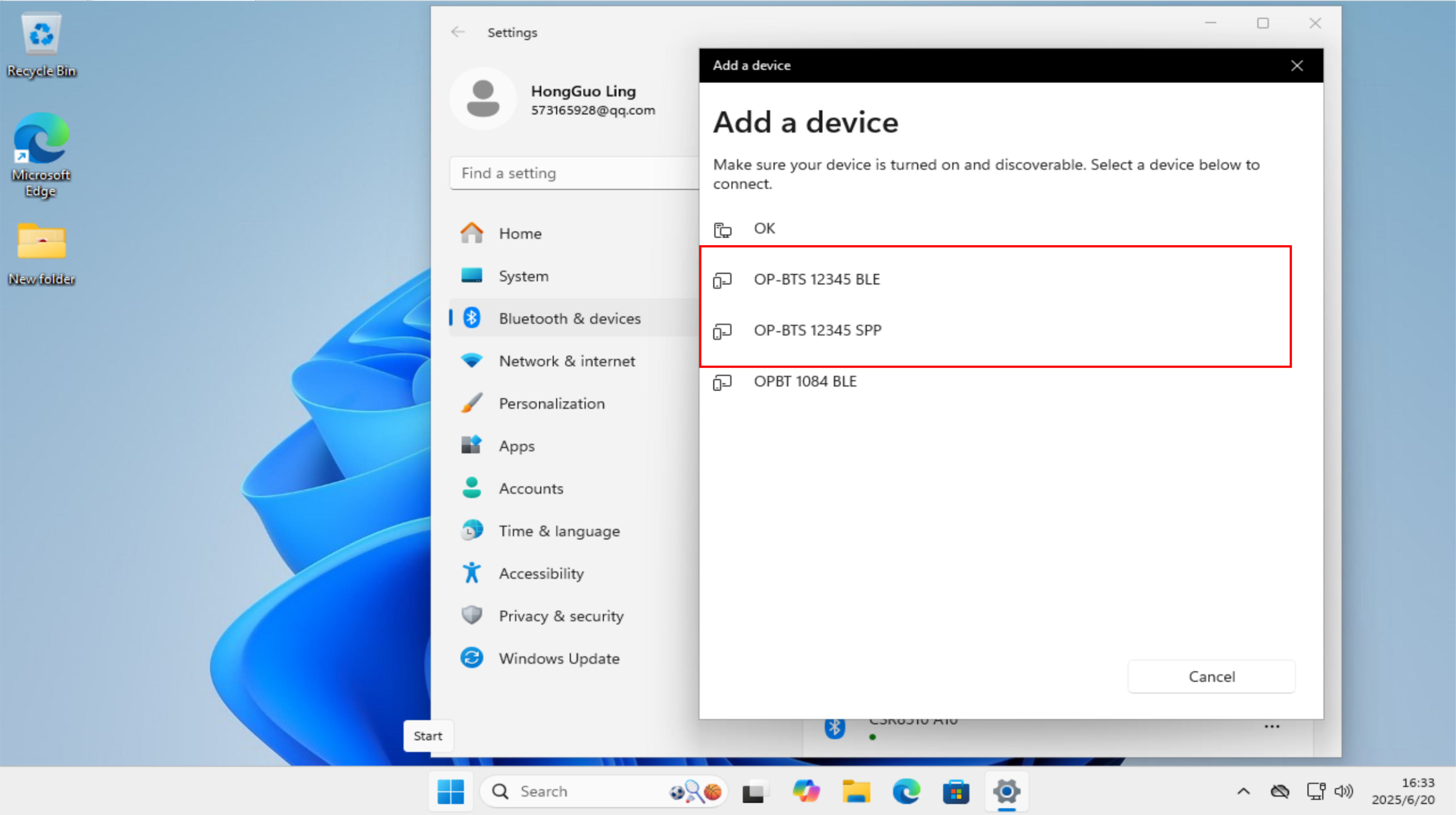

蓝牙设备在windows11下的显示：
-

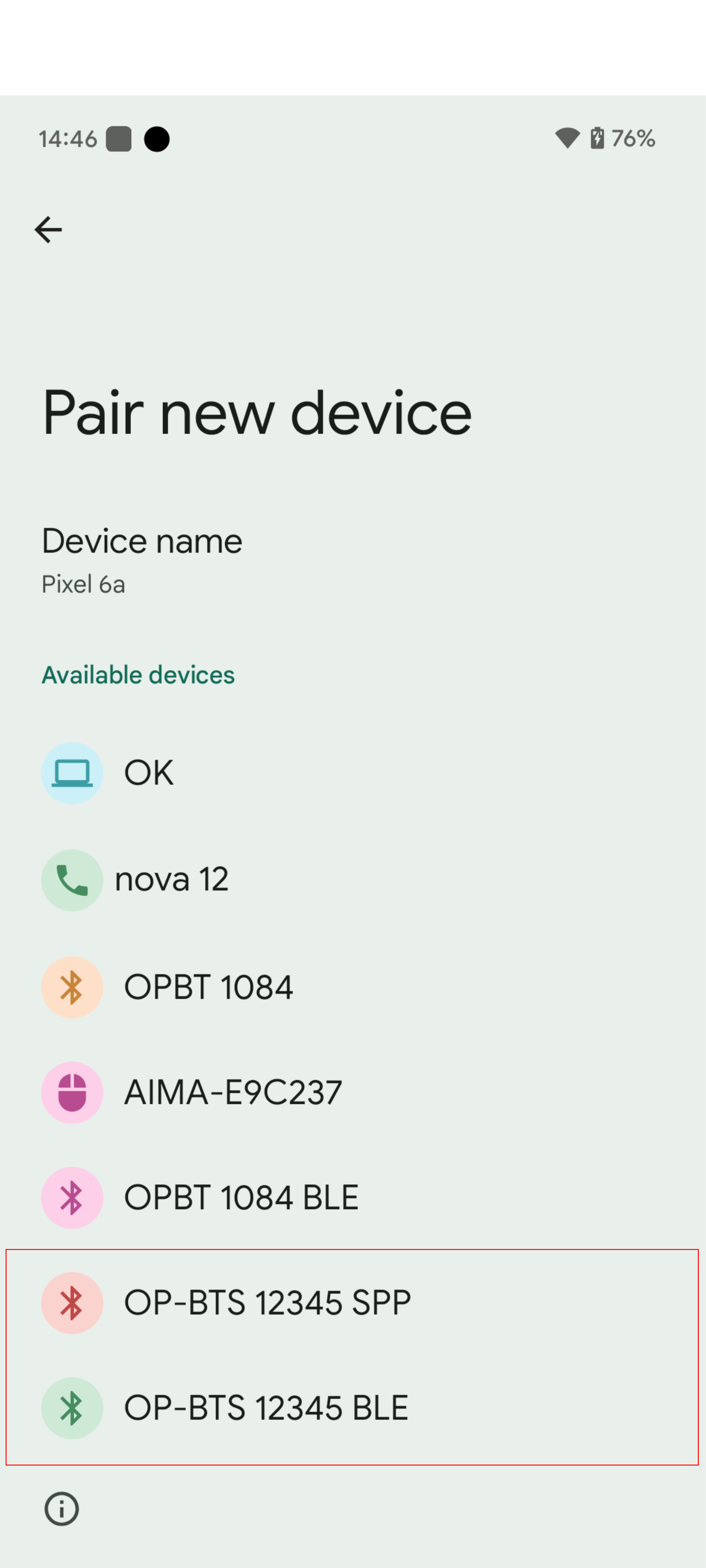

蓝牙设备在Android下的显示：
-

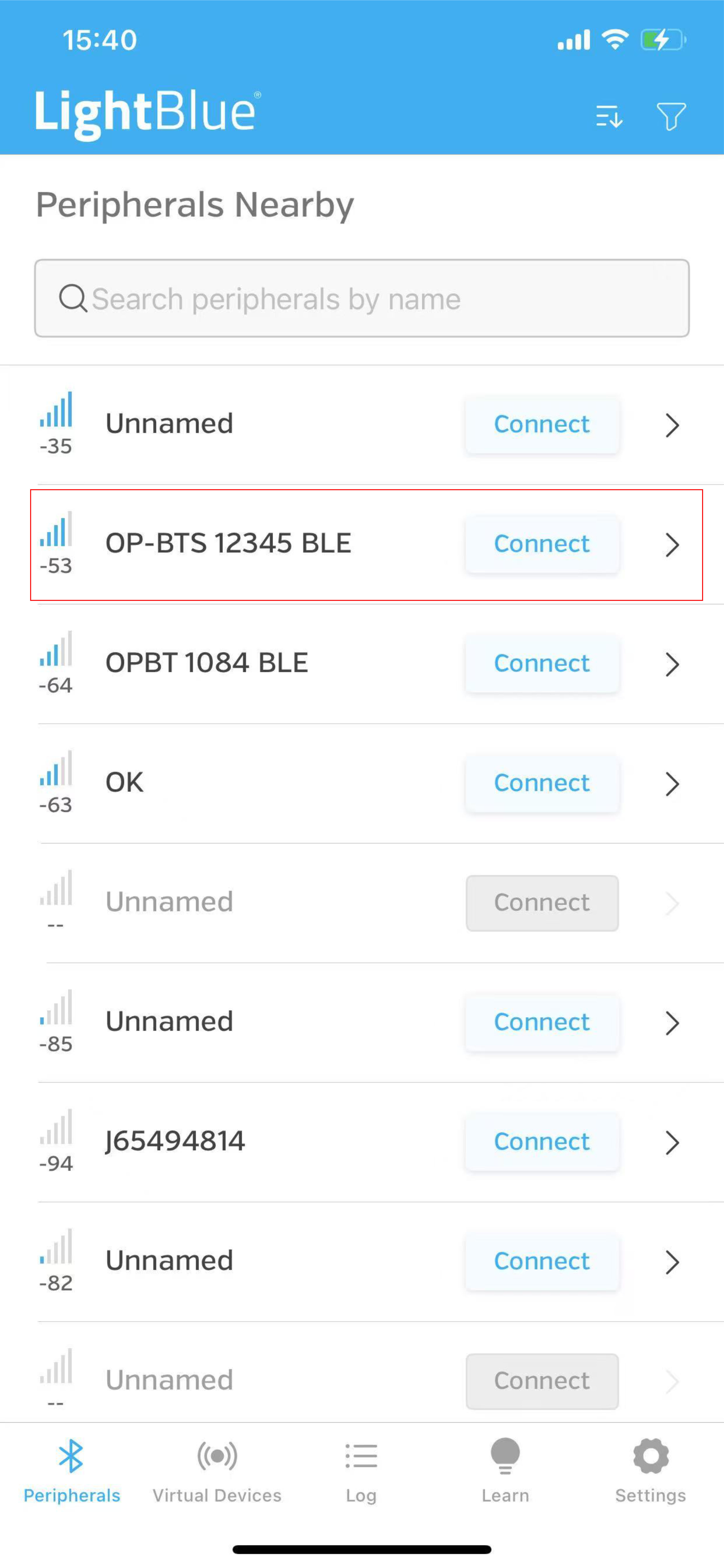

蓝牙设备在ios下的显示：
Windows 操作系统
通常，在 Windows 等桌面操作系统会使用SPP模式。需要注意的是，由于 OP-BT/BTS 被归类为其它设备，因此设置步骤略为复杂，请参考如何与Windows 11 配对。
iOS/Android 操作系统
iOS/Android 等掌上系统一般使用 BLE 模式。因此，您不需要在操作系统的蓝牙设备列表中配对，而是在您的读表应用程序中直接选择OP-BT/BTS。需要注意的是，Android 系统同时支持 SPP 和 BLE，然而 iOS 只支持 BLE 模式。

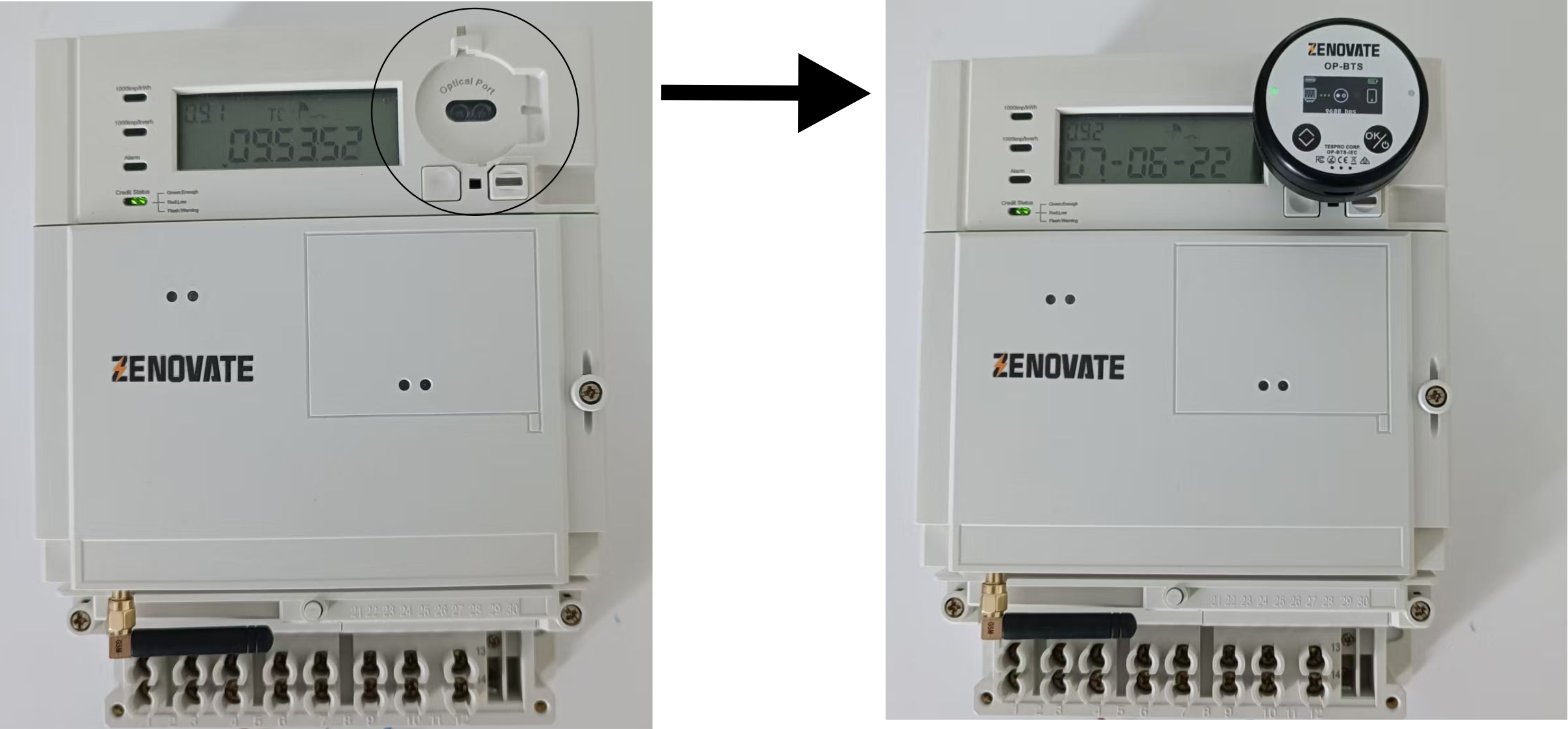

3.3 电表连接
- 将光电头吸附在表计的通讯光电口窗口上（请注意OP-BTS-IEC型号应用的放置方向，光电头的面板字体与电表的字体方向一致）。
- 调整光电头位置使它与表计通讯窗口正对。
- 通过 APP 或上位机软件进行数据读取。
3.4 电量状态说明
- Power指示灯绿色常亮：电量>50%。
- Power指示灯绿色闪烁：电量剩余20%~50%。
- Power指示灯红色闪烁：电量剩余5%~20%。
- Power指示灯红色快闪：电量剩余小于5%。
- 设备自动关机：电量耗尽0%。
3.5 充电状态说明
- 充电中：Power指示灯红/绿/橙交替闪烁。
- 充满电：Power指示灯绿色常亮。
3.6 充电时长说明
- 常规模式（默认）：约4.5小时。
- 快速模式：约2.5小时。
注：这个时间是电量从0%到100%的充电时间。
3.6 睡眠模式
- 设备在无连接下，20分钟后自动进入睡眠模式。
- 设备唤醒方式：长按3秒电源按键或连接终端的USB线。
- 用USB线连接时，设备不会进入睡眠状态。
- 任何操作都会导至睡眠重新计时。
3.7 通过屏幕进行参数配置

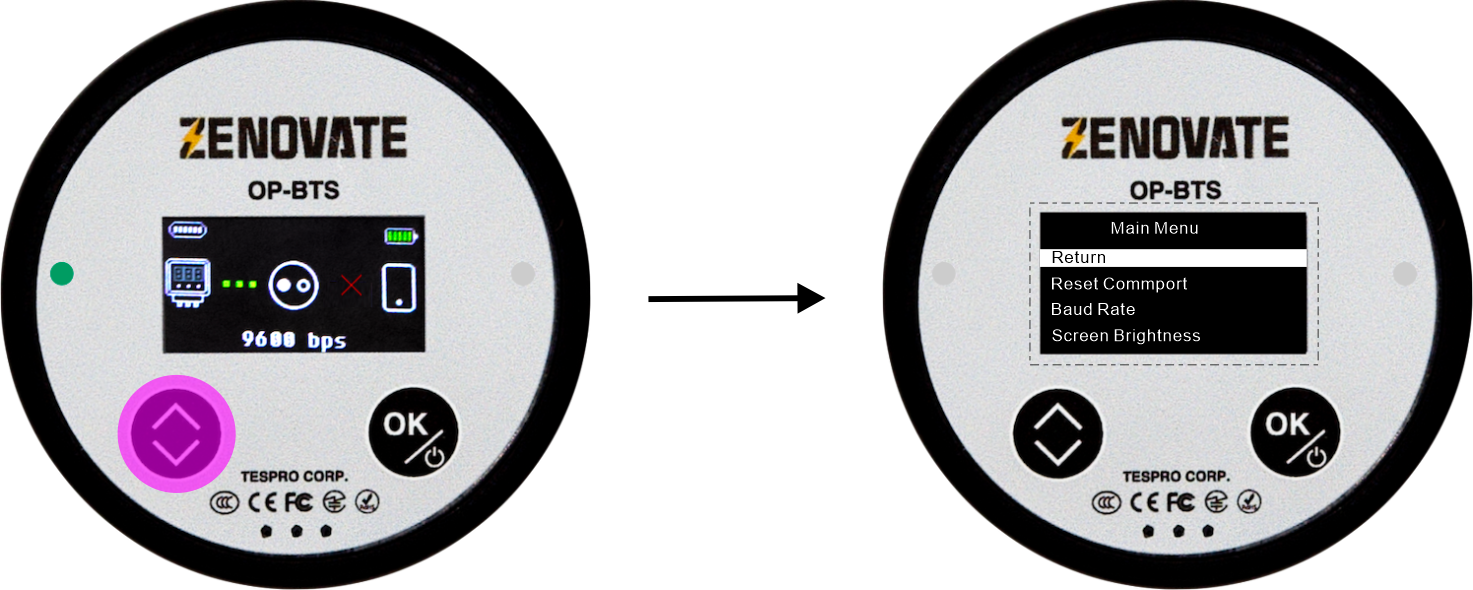

如何进入屏幕菜单
- 在工作界面中，按[菜单按钮]进入主菜单，一共有11个功能配置项，屏幕每次只会显示四4个选项，通过菜单按钮轮回切换选项，当光标指向选项时，按[OK]按钮即可进入配置界面。
各项配置功能描述
- Return： 返回工作界面。
- Reset Commport： 红外端口恢复出厂默认参数。
- Baud Rate： 红外通讯端口波特率配置。
- Screen Brightness： 屏幕亮度强弱配置。
- Auto Screen off： 屏幕熄屏时间配置。
- Auto Standby： 设备自动进入睡眠模式时间配置。
- Auto Flashlight off： 照明LED点亮时间配置。
- Fast Charging： 充电模式选择。
- USB Cable Mode： 有线模式使能或关闭设置。
- Transmission Power： 红外通讯端口发送功率配置。
- Script： 脚本功能配置。
- IEC Auto Off： IEC 模式关闭和开启。
各项配置功能操作

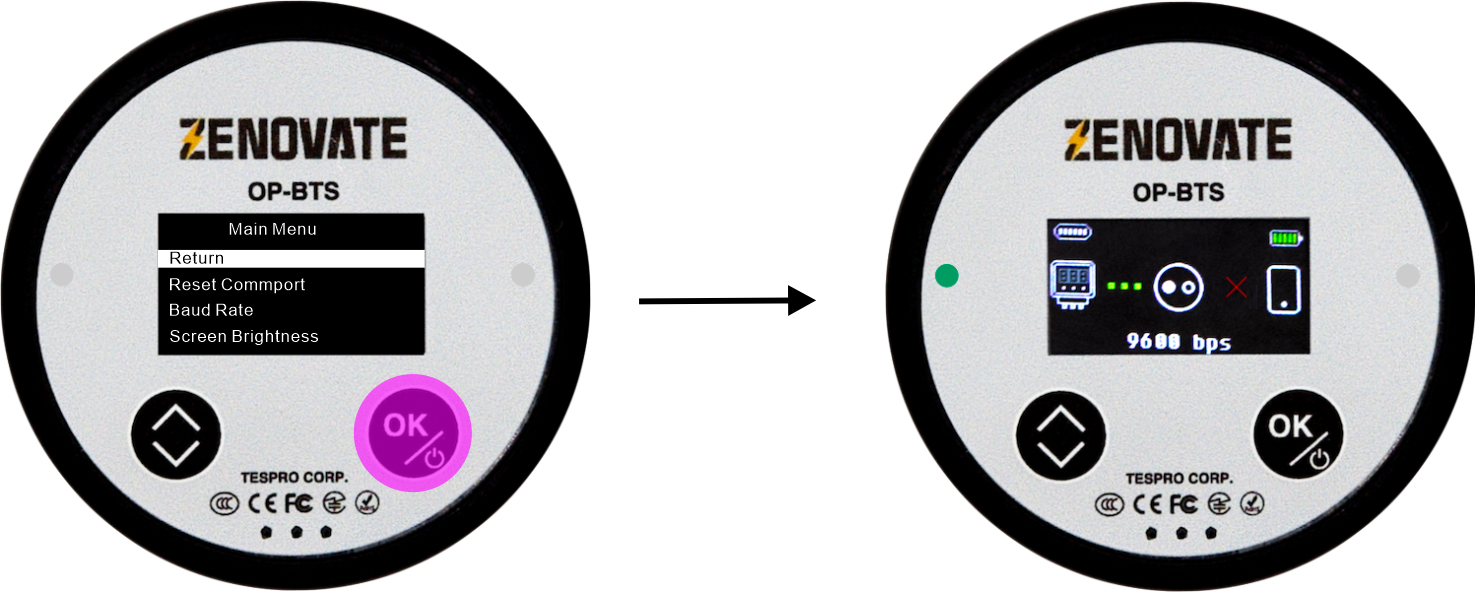

Return：通过[菜单按钮]将光标选定在Return项上，按[OK]按钮将退出菜单界面，返回工作界面。

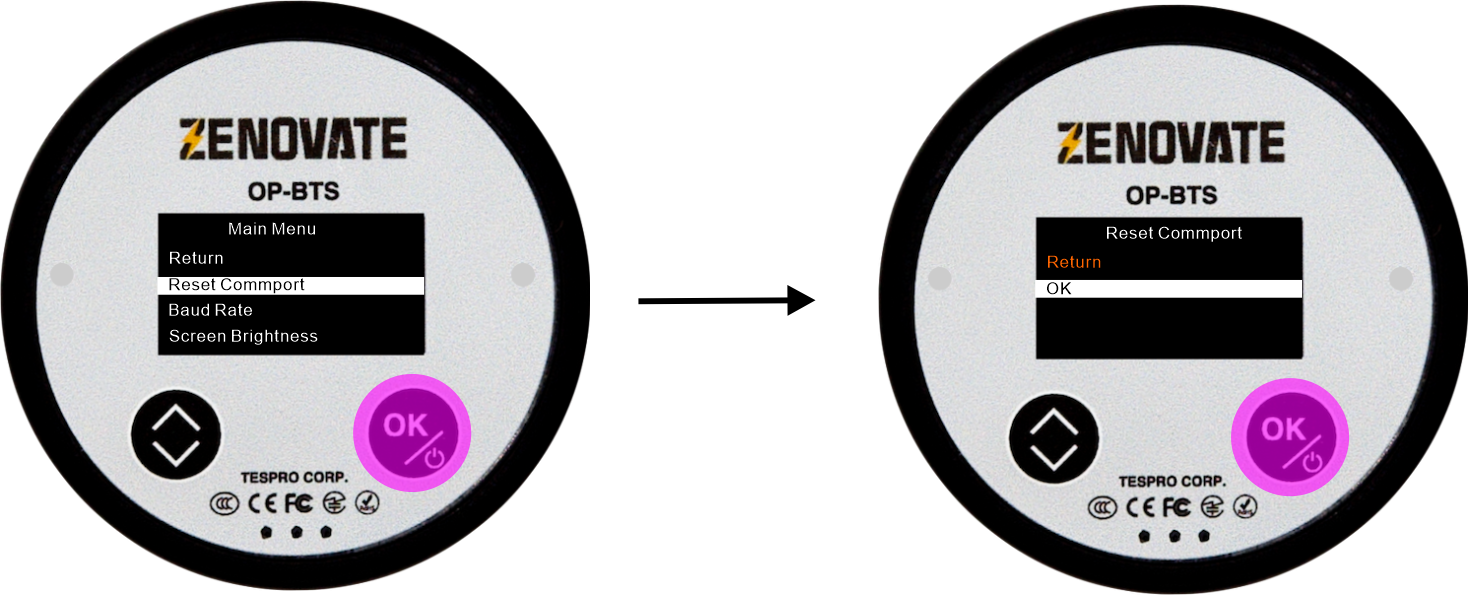

Reset Commport：通过[菜单按钮]将光标选定在Reset Commport项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return:返回主菜单界面。
- OK:将执行恢复红外端口的出厂默认通讯参数。

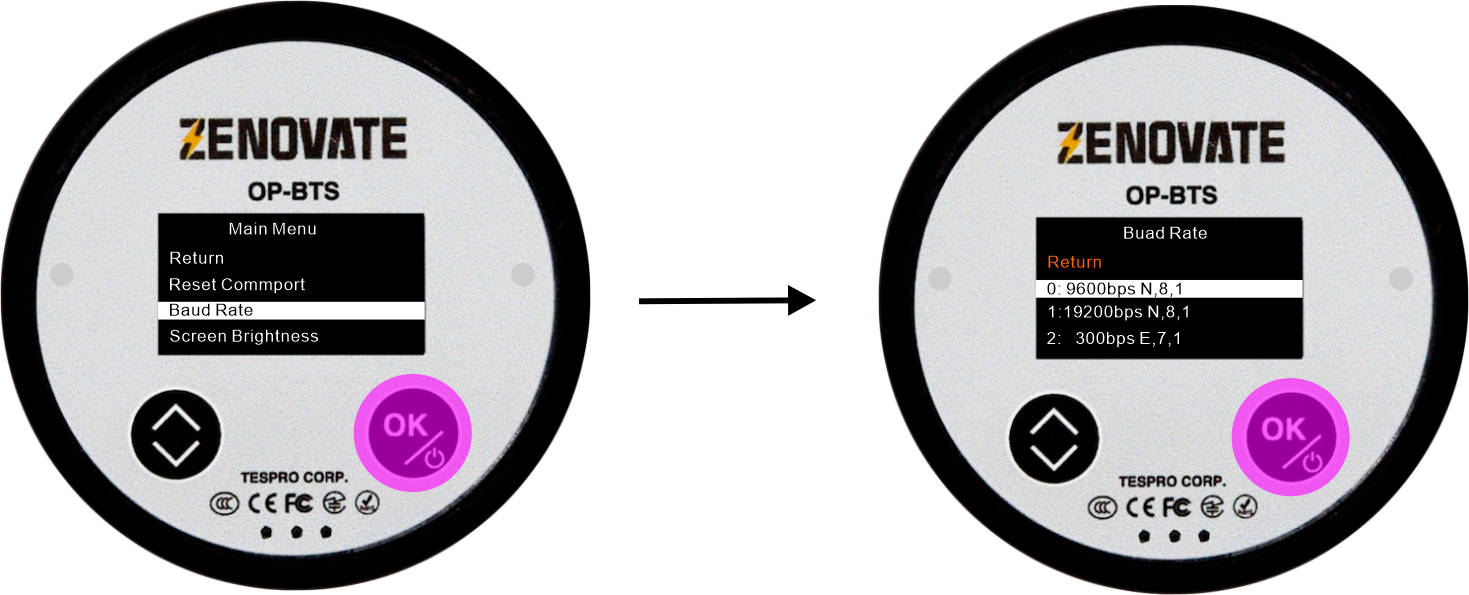

Baud Rate:通过[菜单按钮]将光标选定在Baud Rate项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- 共有10组波特率项可设置，您也可以通过APP来管理它们。请参考OP Manager。
| SET | Baud Rate | Parity | Data Bits | Stop Bits |
|---|---|---|---|---|
| 0（default） | 9600 | N | 8 | 1 |
| 1 | 19200 | N | 8 | 1 |
| 2 | 300 | E | 7 | 1 |
| 3 | 38400 | N | 8 | 1 |
| 4 | 4800 | N | 8 | 1 |
| 5 | 9600 | E | 7 | 1 |
| 6 | 57600 | N | 8 | 1 |
| 7 | 300 | E | 7 | 1 |
| 8 | 9600 | N | 8 | 1 |
| 9 | 19200 | N | 8 | 1 |

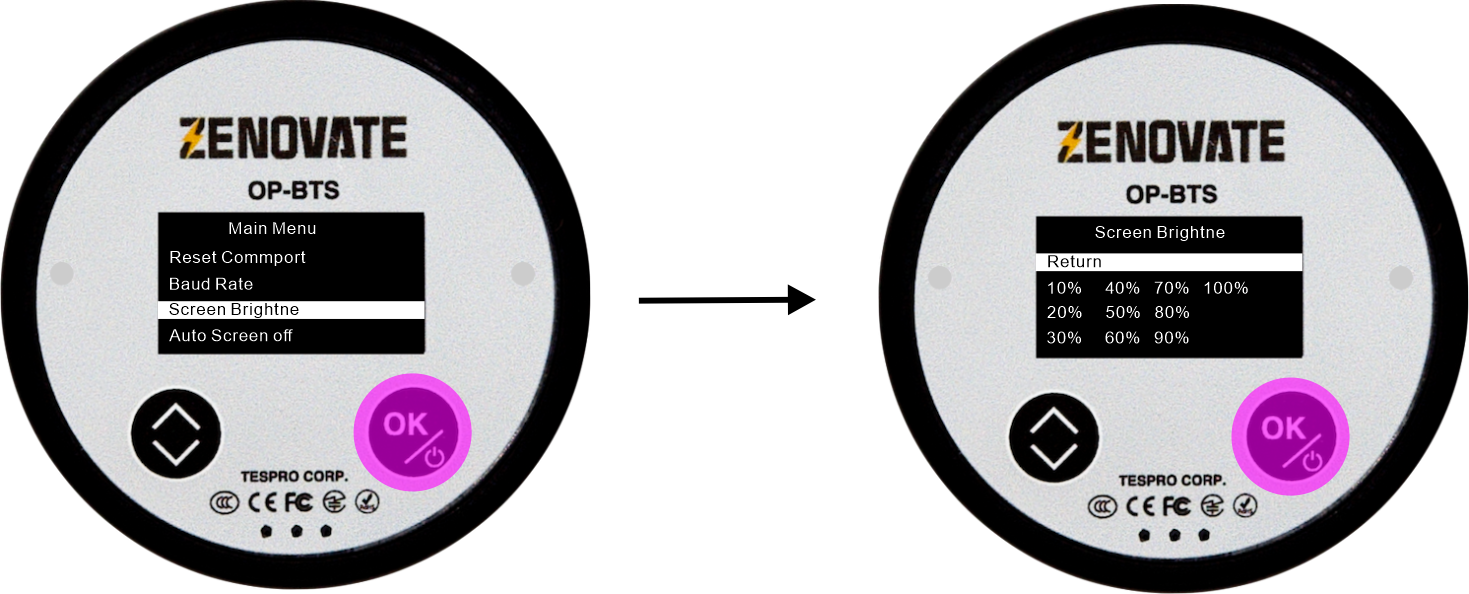

Screen Brightness：通过[菜单按钮]将光标选定在Screen Brightness项上，按[OK]按钮进入配置选项菜单，其参数项如下：
注：屏幕亮度在高强光下会更清楚，但是会更耗电。
- Return
- 10% 40% 70% 100%
- 20% 50% 80%
- 30% 60% 90%
Auto Screen off: 通过[菜单按钮]将光标选定在Auto Screen off项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- 1 minute
- 3 minute
- 5 minute
- 10 minute
- 20 minute
- Alwas on

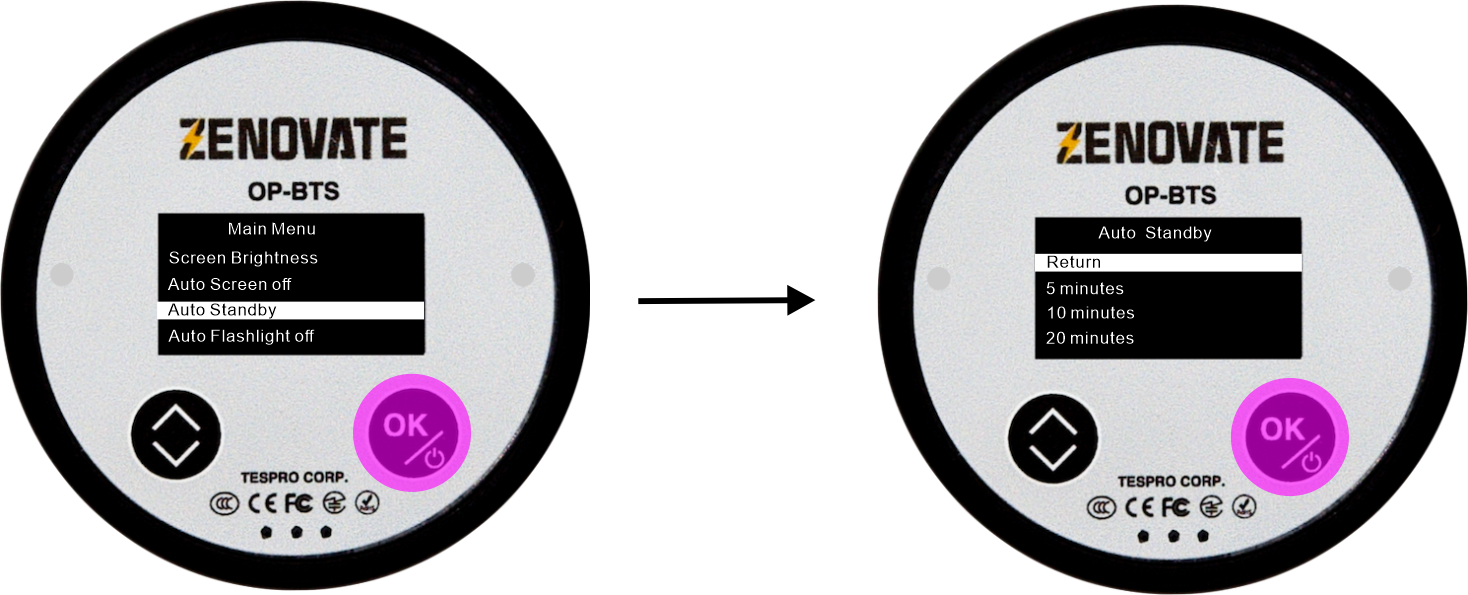

Auto standby: 通过[菜单按钮]将光标选定在Auto standby项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- 5 minute
- 10 minute
- 20 minute
- 30 minute
- 60 minute
- Alwas on
Auto Flashlight off： 通过[菜单按钮]将光标选定在Auto Flashlight off项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- 10S
- 20S
- 30S
- 60S
Fast Charging：通过[菜单按钮]将光标选定在Fast Charging项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- Enable
- Disable

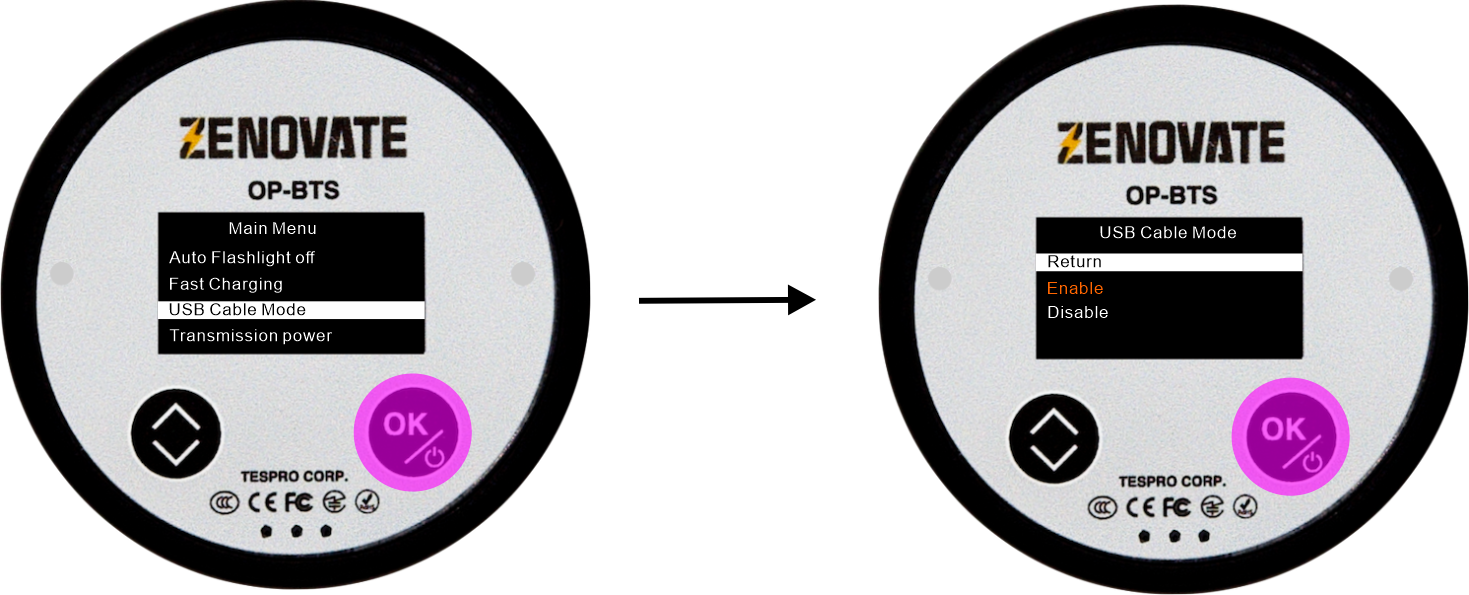

USB Cable Mode: 通过[菜单按钮]将光标选定在USB Cable Mode项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- Enable
- Disable

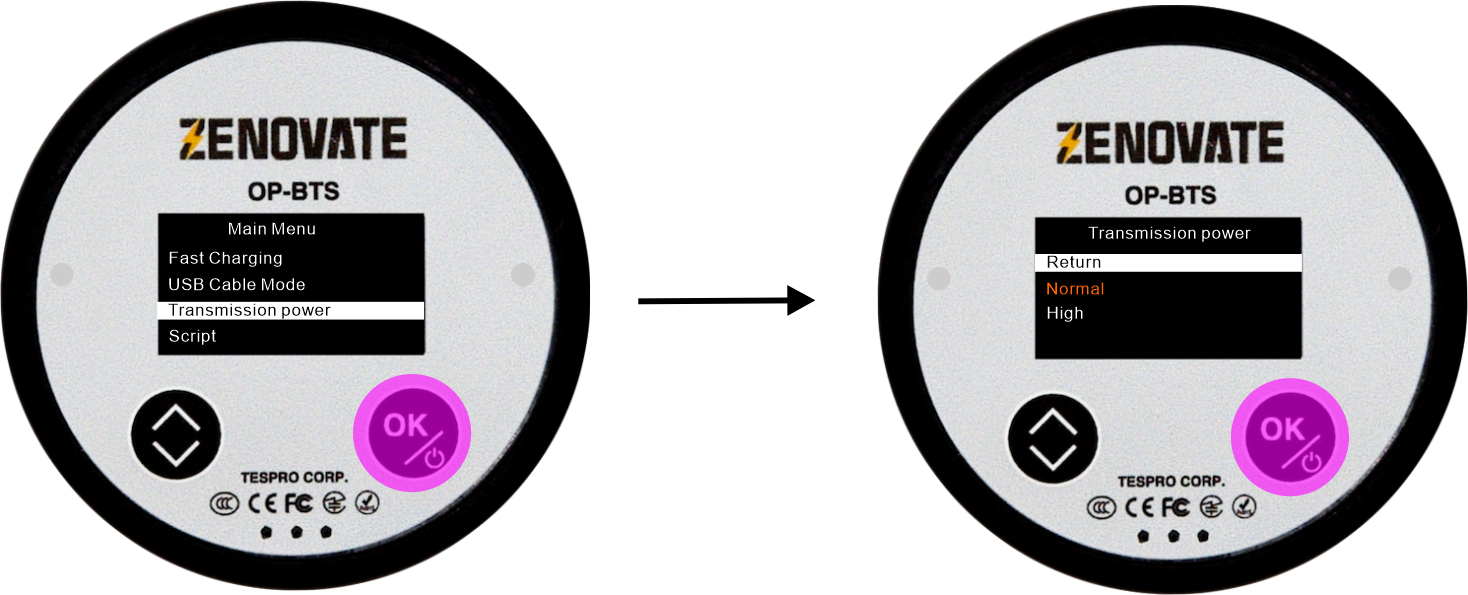

Transmission Power: 通过[菜单按钮]将光标选定在Transmission Power项上，按[OK]按钮进入配置选项菜单，其参数项如下：
- Return
- Normal
- High

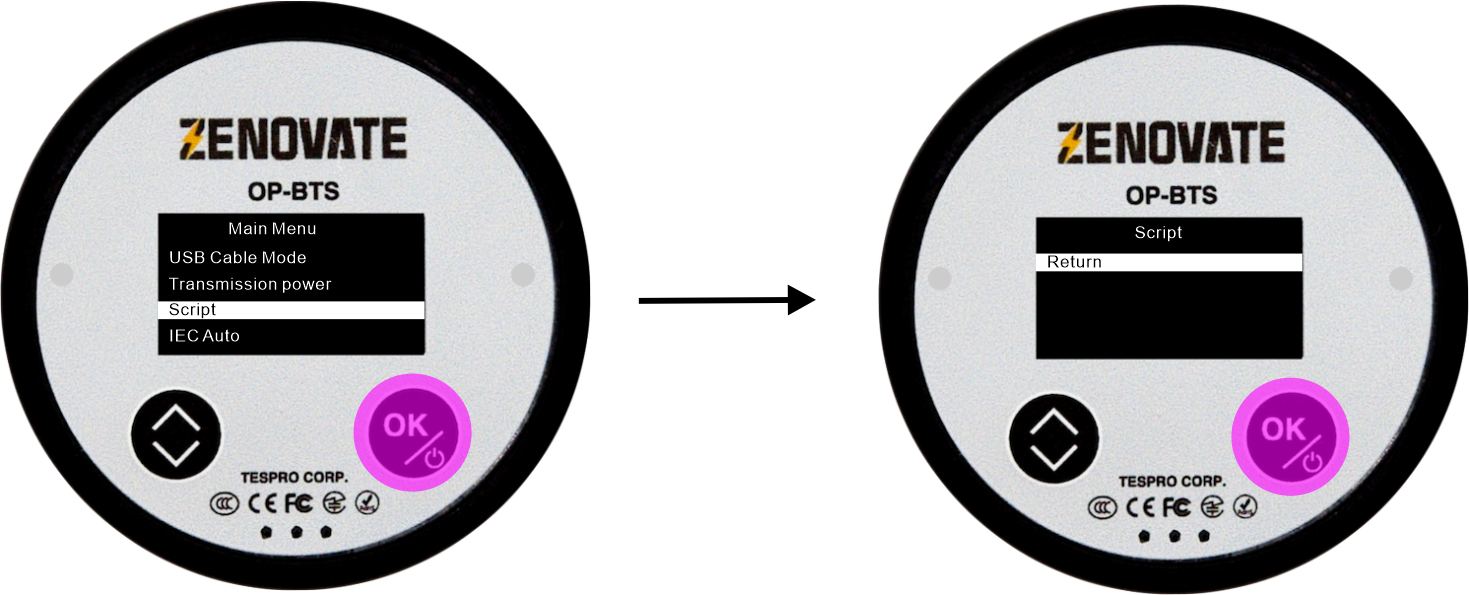

Script: 通过[菜单按钮]将光标选定在Scrip项上，按[OK]按钮进入配置选项菜单。

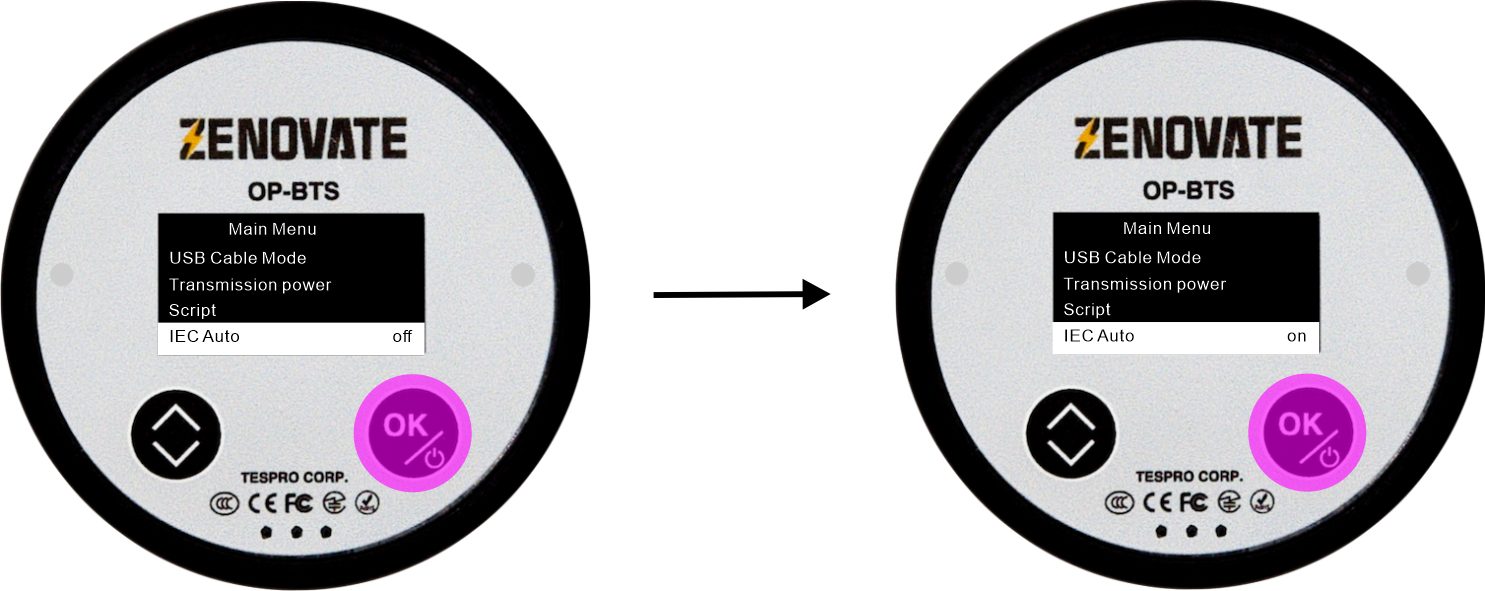

IEC Auto Off: 通过[菜单按钮]将光标选定在IEC Auto Off项上，按[OK]按钮将使能或关闭IEC自动跳转波特率功能。
其他蓝牙默认参数：
- SPP名称：OP-BT 12345 SPP
- BLE名称：OP-BT 12345 BLE
- 默认配对PIN：无
- UUID配置：18F0，2AF0，2AF1
- 可从Android应用商店搜索并下载"OP Manager"APP工具进行参数查询和配置
4. 故障排除
| 现象 | 常见原因 |
|---|---|
| 设备无法开机 | 电池电量耗尽，连接充电器充电。 |
| 蓝牙连接失败 | 设备未处于配对模式，重启设备后重试。 |
| 无法读取数据 | 光电头未对准，调整光电头位置。 |
| 通信中不稳定 | 环境光干扰，避免强光直射。 |
| 固件升级失败 | 升级超时/中断，重启设备重试升级流程。 |
| 频繁进入睡眠 | 蓝牙连接不稳定，检查设备连接状态。 |
5. 注意事项
- 避免设备跌落或受到强烈撞击；
- 请勿在高温，潮湿环境下使用；
- 定期清洁光电窗口，保持光学性能；
- 固件升级过程中请保持设备稳定；
- 避免在升级过程中断开电源；
- 建议在满电状态下进行固件升级。
6. 技术规格
| 标准 | IEC 62056-21(IEC 61107)与DLMS， ANSI C12.18， ANSI C12.18 Type 2 |
| 蓝牙标准 | Bluetooth 5.0， BLE+SPP， 2.4G |
| 通讯速率 | 300bps ~ 57600bps |
| 默认波特率 | 9600bps， supports IEC dynamic baud rate |
| 最大通讯距离 | 10 Meters |
| 磁性连接 | 磁性引力：N4.0， 符合 IEC 62056-21(IEC 61107) 或 ANSI C12.18 标准 |
| 指示灯 | 2 (Power/Battery， Bluetooth Status， RX， TX) |
| 重量 | 60gr |
| 电池 | Li-Po， 3.7V， 1050mAh |
| 充电时间 | 4.5 Hours ， 2.5 Hours(fast charge) |
| 待机时间 | 72 Hours |
| 工作时间 | 68 Hours |
| 连续工作时间 | 58 Hours |
| 休眠模式 | 100 Days |
| 红外发射波长 | 940nm |
| 红外通讯距离 | 0 ~ 80mm |
| 红外接收波长 | 700~1100nm |
| 电压 | 3.7 ~ 4.2V |
| 电源适配器 | AC 85 ~ 220V， DC 5V |
| 电缆长度 | 1 meters (3 feet 3⅜ inch) |
| 外壳材料 | 聚碳酸脂 |
| 防护等级 | IP67 |
| 操作温度 | -30°C ~ 80°C (-22°F - 176°F) |
| 支持系统 | iOS， Android， Linux， Microsoft Windows， Mac OS X， Windows CE |
| 接口 | USB Type-C， 2.0 standard |
| 固件升级方式 | Upgradable， via bluetooth or USB cable |

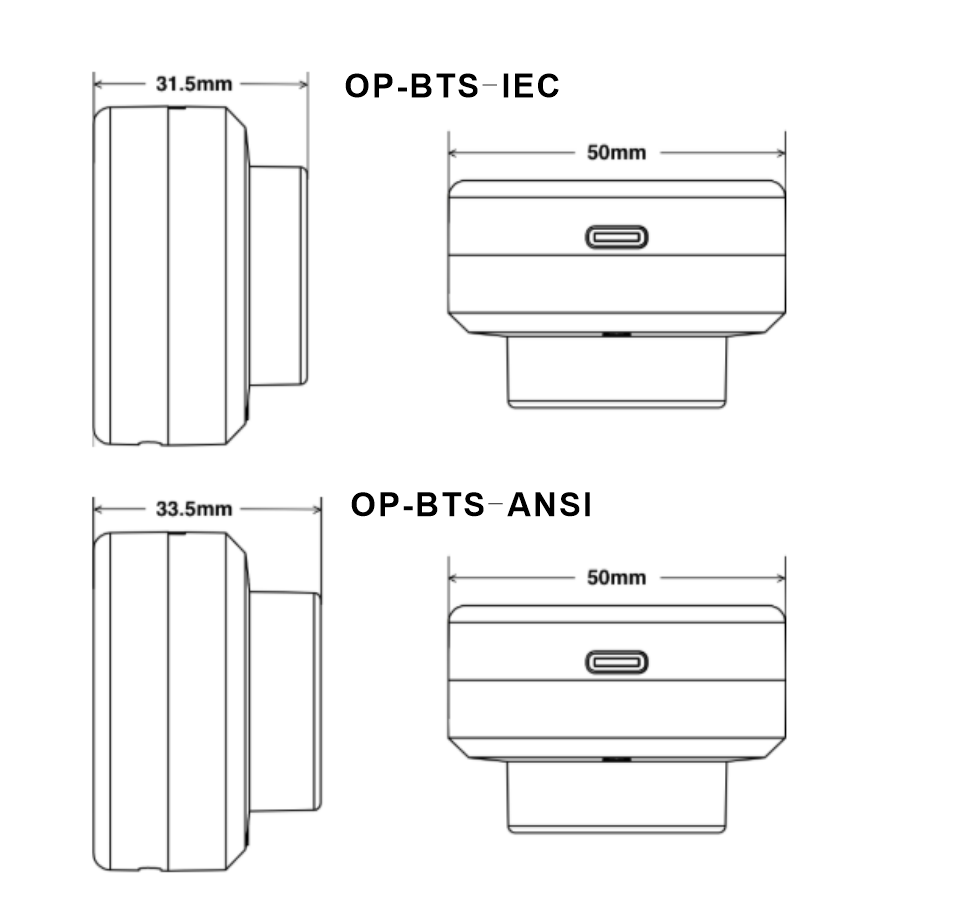

7. 尺寸说明
8. 联系支持
如有任何技术问题，请联系我们的支持团队：
9. 保修信息
- 保修期：自购买之日起12个月；
- 保修范围：产品质量问题导致的故障；
- 非保修情况：人为损坏，未经授权拆修等。
10. 脚本编程
OP-BTS 不支持脚本编程功能，如需使用脚本编程功能，请购买OP-BTS/CH584B。 OP-BTS/CH584B 支持自定义脚本编程，详细说明请参考脚本编程指南。
11. 开发指南
如需开发，请参考开发指南。
12. 命令指南
如需要对蓝牙光电头内部参数设置，请参考开发指南。
